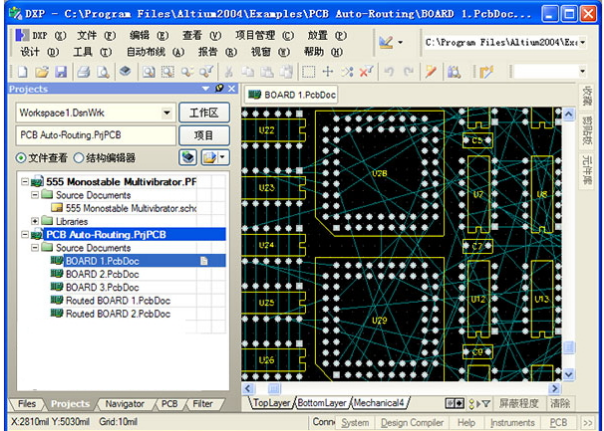

protel dxp 简体中文版PCB线路图设计系统完全利用了Windows XP和Windows 2000平台的优势，具有改进的稳定性、增强的图形功能和超强的用户界面。protel dxp 2004功能更加完备、风格更加成熟，并且界面更加灵活，尤其在仿真和PLD电路设计方面有了重大改进，Protel 旧版具有的功能它都具有。
Protel DXP是一个单个的应用程序，能够提供从概念到完成板卡设计项目的所有功能要求，其集成程度在PCB设计行业中前所未见。
Protel DXP采用一种新的方法来进行板卡设计，使你能够享受极大的自由，从而能够使你在设计的不同阶段随意转换，按你正常的设计流量进行工作。
Protel DXP是第一套完整的板卡级设计系统，真正实现在单个应用程序中的集成。设计从一开始的目的就是为了支持整个设计过程，Protel DXP让你可以选择最适当的设计途径来按你想要的方式工作。
Protel 2004共可进行74个板层设计，包含32层Signal(信号走线层); 16层Mechanical(机构层); 16层Internal Plane(内层电源层);2层Solder Mask(防焊层); 2层Paste Mask(锡膏层); 2层Silkscreen(丝印层); 2层钻孔层（钻孔引导和钻孔冲压）; 1层Keep Out (禁止层); 1层Multi-Layer (横跨所有的信号板层) 。
protel dxp 2004中Pad点的外型：圆形；方形；八角形。
Pad点堆叠结构：包含Simple (所有的层数都相同)；Top-Mid-Bottom (可对不同的层数下外型定义有 top, bottom 或者是mid layers)；Full Stack (每个层数都能各自定义Pad点外型)。
Protel 2004Via(贯孔)的种类：Through-hole(从顶层贯穿到底层)；Blind Buried(板层对)；Blind Buried (任意层数)。
Protel 2004布线模式：Oblique(任意角走线)；45 deg(45度角走线)；45 deg with arcs(45度角圆弧走线)；90 deg(90度角走线)；90 deg with arcs(90度角圆弧走线 )。
Protel 2004交互式布线模式：Ignore Obstacles(忽略障碍模式)；Avoid Obstacles(避开障碍模式)；Push-and-Shove(推挤障碍模式)。
Protel 2004铺铜的形式：90度角铺铜;45度角铺铜;垂直铺铜;水平铺铜。
Protel 2004内层连接：可以指定到任意的网络(Net) 。Protel 2004内层电源：所有的内层电源层都能指定到任意的网络,而且所有的内层分割都能重叠。
2、Spice 3f5混合电路模拟
3、完全支持线路图基础上的FPGA设计
4、设计前和设计后的信号线传输效应分析
5、规则驱动的板卡设计和编辑
6、自动布（Autorouting）
7、完整CAM输出能力
2、protel dxp2004 简体中文破解版共可进行74个板层设计，包含32层Signal(信号走线层);16层Mechanical(机构层);16层Internal Plane(内层电源层);2层Solder Mask(防焊层);2层Paste Mask(锡膏层);2层Silkscreen(丝印层);2层钻孔层(钻孔引导和钻孔冲压);1层Keep Out (禁止层);1层Multi-Layer (横跨所有的信号板层) 。
3、软件新增自动布线功能，采用了改进型Situs Topological Autorouting 布线规则。这种改进型的布线规则以及内部算法的优化都大大的提高了布线的成功率和准确率。
4、protel dxp2004中的高速电路规则也很实用，它能限制平行走线的长度，并可以实现高速电路中所要求的网络匹配长度的问题，这些都能让您设计高速电路也变的无比的容易。
5、用户还可以在设计规则中制定每个板层的走线规则，包括最短走线，水平，垂直等等。在使用过程中，只要布局适当，进行完全自动布线一次性成功率很高，而且布线完成后需要修改的地方也比较少，只是有几根走直角的线需要修改。
6、protel dxp2004不仅提供了部分电路的混合模拟仿真，而且提供了PCB和原理图上的信号完整性分析。混合模拟仿真包括真正的混合3f5 compliant混合电路模拟器电路图编辑的无缝集成，使用户可以直接从电路图进行模拟。
7、软件支持更完美的3D功能，在PCB加工之前就可以从各个角度观看PCB及焊装元件后的"实物"，马上就会给你带来成就感!特别是可支持双屏显示功能。
8、为了实现真正的完整的板级设计，Altium公司提出了LiveDesign-enabled的平台概念―这个平台实现了Altium软件的无缝集成。它集成了当今很流行的可设计ASIC(专门应用集成电路)的功能，并提供了原理图和HDL(硬件描述语言)混合设计的功能，而且所有设计I/O的改变均可返回到PCB，使PCB上相应的FPGA芯片I/O发生改变。
2.点击“Next”

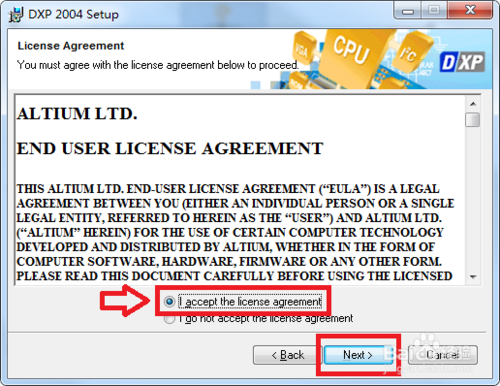

3.选中第一项“I accept the license agreement”,然后点击“Next”
4.这里默认就可以了，然后点击“Next”

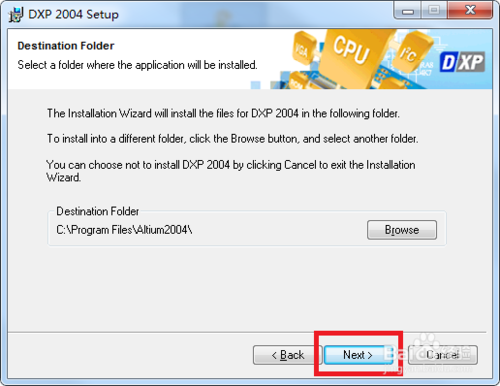

5.安装路径也是默认就可以，然后点击“Next”
6.点击“Next”

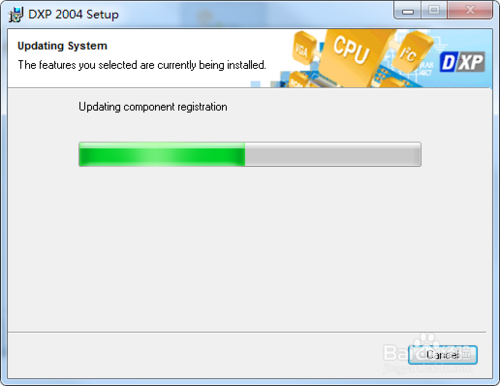

7.程序进入安装过程，接下来需要等待一会
8.此时我们的主程序就已经安装成功了
在PCB中打印中文可使用汉字PCBHZ补丁。
步骤：
1，将PCBHZ文件包放入Altium根目录；
2，在PCB界面中加载PCBHZ文件包中的hanzi库文件；
3，自定义资源：
在PCB界面中单击DXP图标选择CUSTOMIZE（自定义）/COMMANDS（命令）/[CUSTOMIZE]（自定义），打开EDIT COMMAND（编辑命令）窗口
选择new(新建)---设置如下：
Action （动作）
Process （进程） EditScript:RunMacro
Parameters （参数） DocumentName=C:\Program Files\Altium\pcbhz\font.bas
Caption （标题）
Caption （标题） 汉字h
Image （图像）
Bitmap File（位图文件） C:\Program Files\Altium\pcbhz\china.bmp
快捷可自己选择。
4，设置完后选择[CUSTOMIZE]（自定义），用右键将自定义好的项目移入PCB界面中的PLACE（放置）菜单中。
以上以C盘安装为例---C:\Program Files\Altium，其它盘安装时请将此路径和font.bas文件中的路径改好。
2、再进入“元件库”文件夹，双击“DXP2004SP2_IntegratedLibraries.exe”安装元件库;
3、然后，进入“Protel2004_sp2_单机版注册机”将“Protel2004_sp2_Genkey.exe”复制到软件安装目录下，进行注册激活;
4、一般安装目录为：【C:Program FilesAltium2004】
5、成功后，打开软件，你将看到一个全新中文版界面的protel dxp2004。

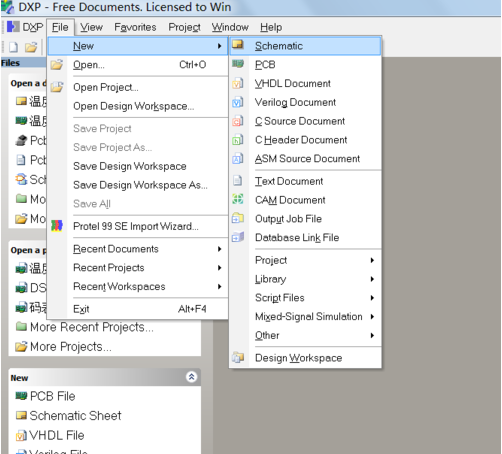

1、打开Protel DXP软件，我们需要先创建一个工程组。

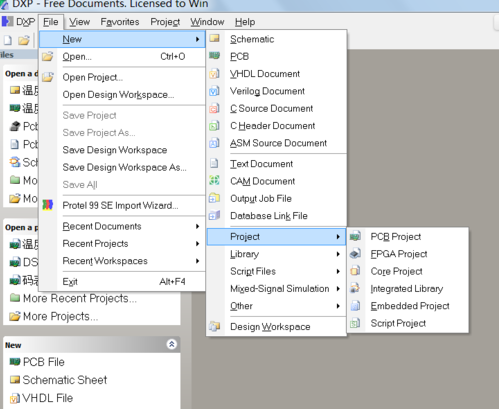

2、创建一个新工程，依次一级一级的菜单，【New】，【Project】,【PCB Project】。
3、创建一个SchDoc 电路原理图文件。当我们做好这些准备工作后，便可开始画图了。

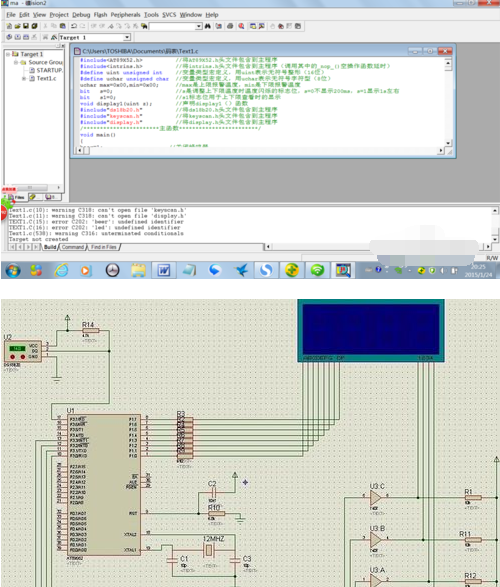

4、Protel DXP可以结合Proteus电路仿真软件，Keil单片机C语言软件,系统的学习单片机。
CAD图如何导入Protel DXP？

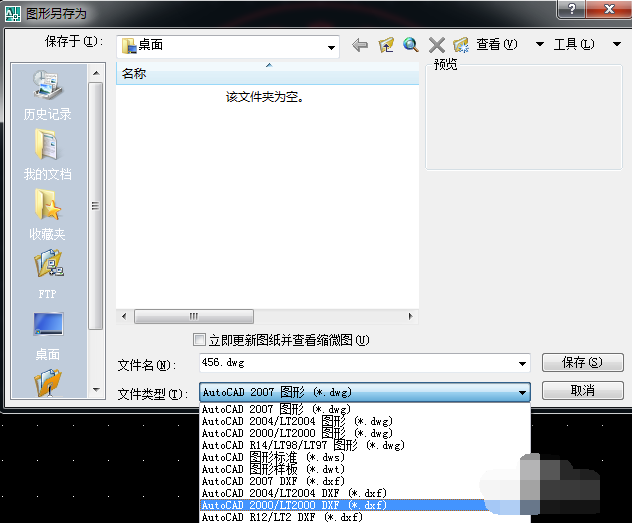

1、把CAD文件保存为2000dxf格式
2、在DXP软件中新建一个Pcb板
3、打开工具栏上的《文件》，选择《导入》，然后把单位改为mm。下面也有零点的选择，你可以点击选择，然后在DXP中按照自己的意愿选择零点
【基本介绍】
Protel是目前国内最流行的通用EDA软件，它将电路原理图设啤CB板图设计、电路仿真和PLD设计等多个实用工具组合起来构成EDA工作平台，是第1个将EDA软件设计成基于Windows的普及型产品。 与Protel 99SE软件相比，Protel DXP功能更加完备、风格更加成熟，并且界面更加灵活，尤其在仿真和PLD电路设计方面有了重大改进。摆脱了Protel前期版本基于PCB设计的产品定位，显露出一个普及型全线EDA产品崭新的面貌。Protel DXP是一个单个的应用程序，能够提供从概念到完成板卡设计项目的所有功能要求，其集成程度在PCB设计行业中前所未见。
Protel DXP采用一种新的方法来进行板卡设计，使你能够享受极大的自由，从而能够使你在设计的不同阶段随意转换，按你正常的设计流量进行工作。
Protel DXP是第一套完整的板卡级设计系统，真正实现在单个应用程序中的集成。设计从一开始的目的就是为了支持整个设计过程，Protel DXP让你可以选择最适当的设计途径来按你想要的方式工作。
Protel 2004共可进行74个板层设计，包含32层Signal(信号走线层); 16层Mechanical(机构层); 16层Internal Plane(内层电源层);2层Solder Mask(防焊层); 2层Paste Mask(锡膏层); 2层Silkscreen(丝印层); 2层钻孔层（钻孔引导和钻孔冲压）; 1层Keep Out (禁止层); 1层Multi-Layer (横跨所有的信号板层) 。
protel dxp 2004中Pad点的外型：圆形；方形；八角形。
Pad点堆叠结构：包含Simple (所有的层数都相同)；Top-Mid-Bottom (可对不同的层数下外型定义有 top, bottom 或者是mid layers)；Full Stack (每个层数都能各自定义Pad点外型)。
Protel 2004Via(贯孔)的种类：Through-hole(从顶层贯穿到底层)；Blind Buried(板层对)；Blind Buried (任意层数)。
Protel 2004布线模式：Oblique(任意角走线)；45 deg(45度角走线)；45 deg with arcs(45度角圆弧走线)；90 deg(90度角走线)；90 deg with arcs(90度角圆弧走线 )。
Protel 2004交互式布线模式：Ignore Obstacles(忽略障碍模式)；Avoid Obstacles(避开障碍模式)；Push-and-Shove(推挤障碍模式)。
Protel 2004铺铜的形式：90度角铺铜;45度角铺铜;垂直铺铜;水平铺铜。
Protel 2004内层连接：可以指定到任意的网络(Net) 。Protel 2004内层电源：所有的内层电源层都能指定到任意的网络,而且所有的内层分割都能重叠。
【软件功能】
1、分级线路图进入2、Spice 3f5混合电路模拟
3、完全支持线路图基础上的FPGA设计
4、设计前和设计后的信号线传输效应分析
5、规则驱动的板卡设计和编辑
6、自动布（Autorouting）
7、完整CAM输出能力
【特色介绍】
1、protel dxp2004引入了集成库的概念，这使您在原理图中选择的元器件就已经有了您需要的封装，Protel 2004附带了68,000多个元件的设计库，包括原理图FPGA设计的即调即用及预综合元件集成库，并且这些封装都能完全符合您的要求，当然如果您不满意，也可以修改这个元器件的封装为您所需，当然您还可以在PCB库编辑器制作您所需要的封装。2、protel dxp2004 简体中文破解版共可进行74个板层设计，包含32层Signal(信号走线层);16层Mechanical(机构层);16层Internal Plane(内层电源层);2层Solder Mask(防焊层);2层Paste Mask(锡膏层);2层Silkscreen(丝印层);2层钻孔层(钻孔引导和钻孔冲压);1层Keep Out (禁止层);1层Multi-Layer (横跨所有的信号板层) 。
3、软件新增自动布线功能，采用了改进型Situs Topological Autorouting 布线规则。这种改进型的布线规则以及内部算法的优化都大大的提高了布线的成功率和准确率。
4、protel dxp2004中的高速电路规则也很实用，它能限制平行走线的长度，并可以实现高速电路中所要求的网络匹配长度的问题，这些都能让您设计高速电路也变的无比的容易。
5、用户还可以在设计规则中制定每个板层的走线规则，包括最短走线，水平，垂直等等。在使用过程中，只要布局适当，进行完全自动布线一次性成功率很高，而且布线完成后需要修改的地方也比较少，只是有几根走直角的线需要修改。
6、protel dxp2004不仅提供了部分电路的混合模拟仿真，而且提供了PCB和原理图上的信号完整性分析。混合模拟仿真包括真正的混合3f5 compliant混合电路模拟器电路图编辑的无缝集成，使用户可以直接从电路图进行模拟。
7、软件支持更完美的3D功能，在PCB加工之前就可以从各个角度观看PCB及焊装元件后的"实物"，马上就会给你带来成就感!特别是可支持双屏显示功能。
8、为了实现真正的完整的板级设计，Altium公司提出了LiveDesign-enabled的平台概念―这个平台实现了Altium软件的无缝集成。它集成了当今很流行的可设计ASIC(专门应用集成电路)的功能，并提供了原理图和HDL(硬件描述语言)混合设计的功能，而且所有设计I/O的改变均可返回到PCB，使PCB上相应的FPGA芯片I/O发生改变。
【安装教程】

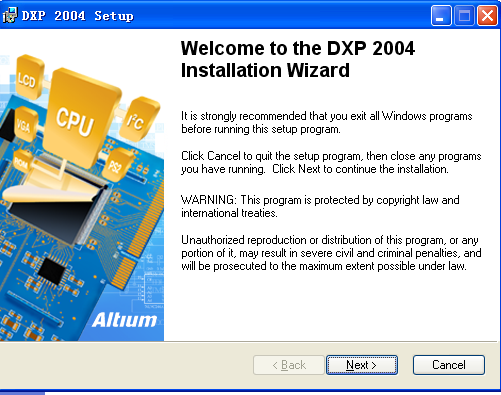

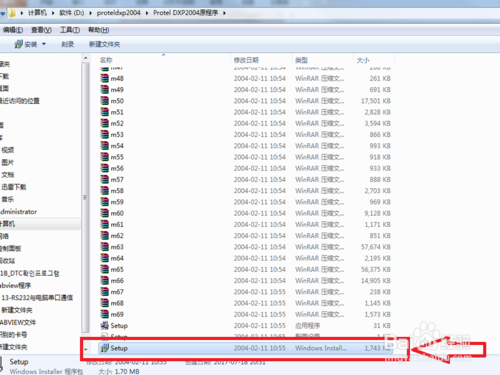

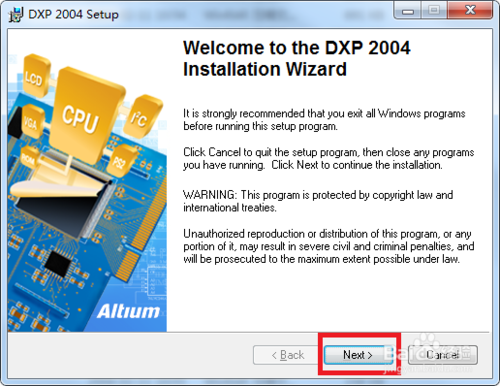

1.打开<Protel DXP2004原程序>文件夹，双击“Setup.exe”进行程序安装2.点击“Next”

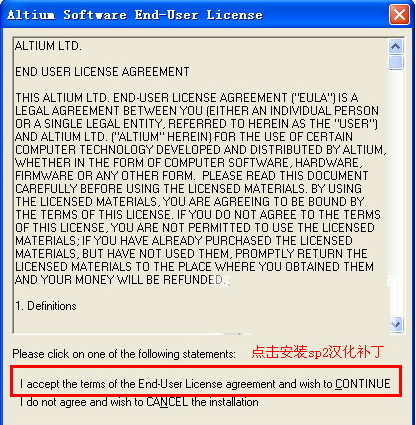

3.选中第一项“I accept the license agreement”,然后点击“Next”
4.这里默认就可以了，然后点击“Next”

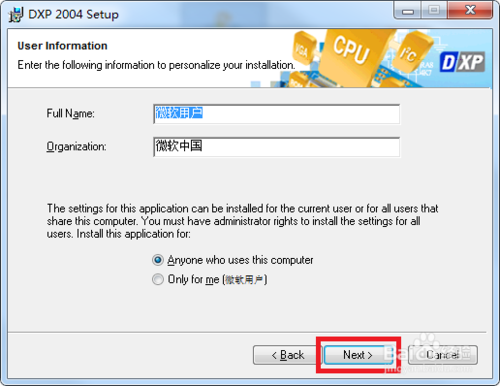

5.安装路径也是默认就可以，然后点击“Next”

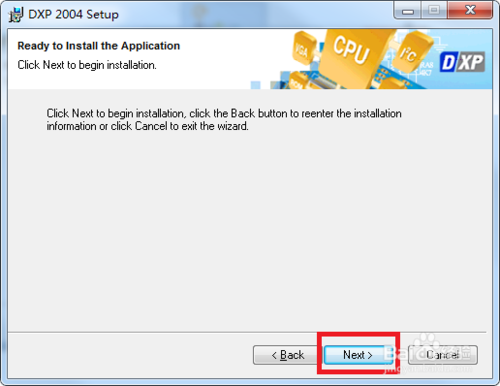

6.点击“Next”
7.程序进入安装过程，接下来需要等待一会

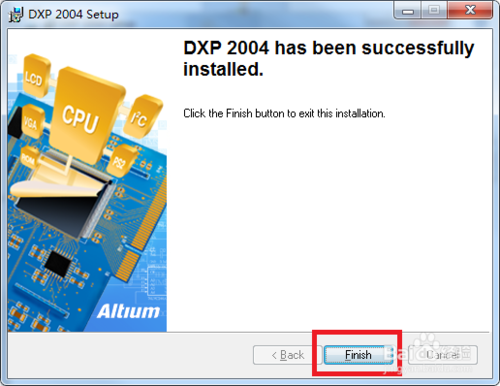

8.此时我们的主程序就已经安装成功了
【使用方法】
中文平台在PCB中放置字符串时选择SERF字体可显示中文但打印时乱码。在PCB中打印中文可使用汉字PCBHZ补丁。
步骤：
1，将PCBHZ文件包放入Altium根目录；
2，在PCB界面中加载PCBHZ文件包中的hanzi库文件；
3，自定义资源：
在PCB界面中单击DXP图标选择CUSTOMIZE（自定义）/COMMANDS（命令）/[CUSTOMIZE]（自定义），打开EDIT COMMAND（编辑命令）窗口
选择new(新建)---设置如下：
Action （动作）
Process （进程） EditScript:RunMacro
Parameters （参数） DocumentName=C:\Program Files\Altium\pcbhz\font.bas
Caption （标题）
Caption （标题） 汉字h
Image （图像）
Bitmap File（位图文件） C:\Program Files\Altium\pcbhz\china.bmp
快捷可自己选择。
4，设置完后选择[CUSTOMIZE]（自定义），用右键将自定义好的项目移入PCB界面中的PLACE（放置）菜单中。
以上以C盘安装为例---C:\Program Files\Altium，其它盘安装时请将此路径和font.bas文件中的路径改好。
【破解方法】
1、Protel DXP安装完成后，进入“汉化补丁”文件夹，双击“DXP2004SP2补丁.exe”安装汉化补丁，一直next即可。2、再进入“元件库”文件夹，双击“DXP2004SP2_IntegratedLibraries.exe”安装元件库;
3、然后，进入“Protel2004_sp2_单机版注册机”将“Protel2004_sp2_Genkey.exe”复制到软件安装目录下，进行注册激活;
4、一般安装目录为：【C:Program FilesAltium2004】
5、成功后，打开软件，你将看到一个全新中文版界面的protel dxp2004。
【操作技巧】

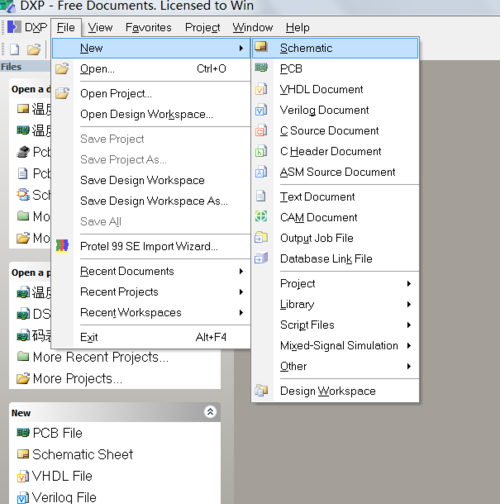

Protel DXP 创建原理图的方法：1、打开Protel DXP软件，我们需要先创建一个工程组。
2、创建一个新工程，依次一级一级的菜单，【New】，【Project】,【PCB Project】。
3、创建一个SchDoc 电路原理图文件。当我们做好这些准备工作后，便可开始画图了。
4、Protel DXP可以结合Proteus电路仿真软件，Keil单片机C语言软件,系统的学习单片机。
CAD图如何导入Protel DXP？
1、把CAD文件保存为2000dxf格式
2、在DXP软件中新建一个Pcb板

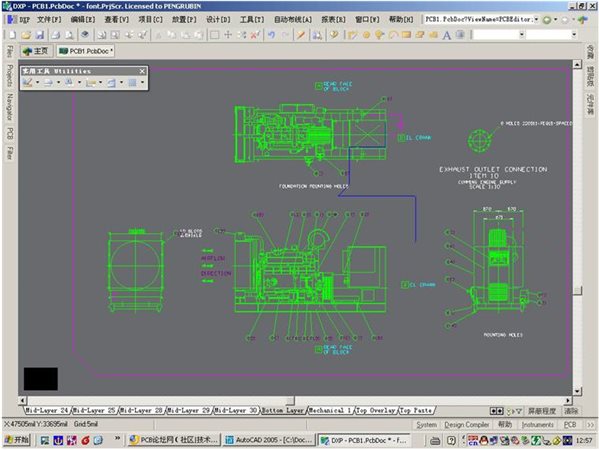

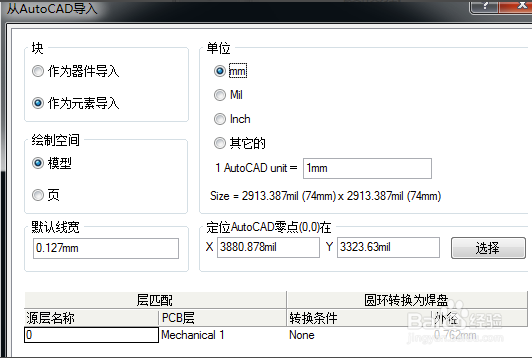

3、打开工具栏上的《文件》，选择《导入》，然后把单位改为mm。下面也有零点的选择，你可以点击选择，然后在DXP中按照自己的意愿选择零点
