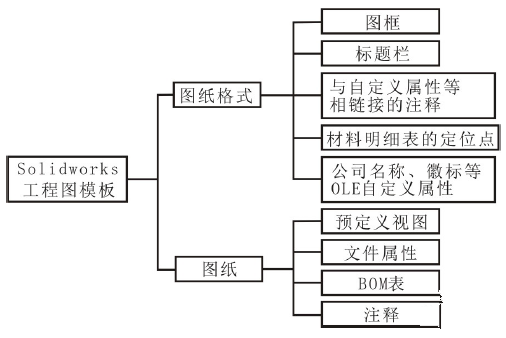

起点软件提供solidworks工程图模板官方下载，solidworks工程图模板是基于3D设计软件“solidworks”的图样模板。模板文件主要包含零件模板、装配体模板和工程图模板，同时图纸格式包含图框、标题栏、与自定义属性等相链接的注释、材料明细表的定位点、公司名称、徽标等OLE对象。图纸文件不包含预定义视图，尺寸、注解和注释等文件属性均不符合要求，BOM表完全不符合国家标准的要求，仅提供了一个供参考的表格，方便大家学习BOM表的设定。
创建自己喜欢的图幅，并加上属性链接，如材料，图号，单位名称，视图比例，设计，等。这样可以省去很多时间。因为这些都是和零件属性关联的，不需要手动填写。
Solidworks软件功能强大，组件繁多。 Solidworks有功能强大、易学易用和技术创新三大特点，这使得SolidWorks 成为领先的、主流的三维CAD解决方案。SolidWorks 能够提供不同的设计方案、减少设计过程中的错误以及提高产品质量。SolidWorks 不仅提供如此强大的功能，而且对每个工程师和设计者来说，操作简单方便、易学易用。
SolidWorks独有的拖拽功能使用户在比较短的时间内完成大型装配设计。SolidWorks资源管理器是同Windows资源管理器一样的CAD文件管理器，用它可以方便地管理CAD文件。使用SolidWorks ，用户能在比较短的时间内完成更多的工作，能够更快地将高质量的产品投放市场。
使用SolidWorks ，整个产品设计是可百分之百可编辑的，零件设计、装配设计和工程图之间的是全相关的。

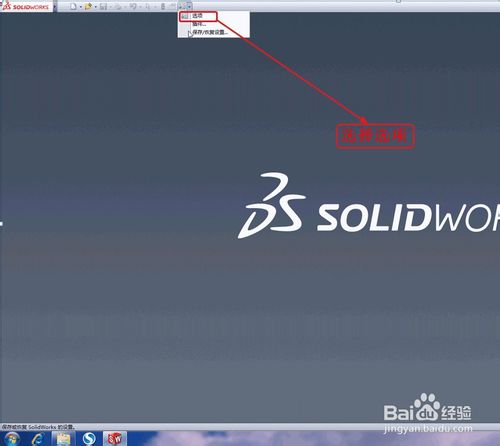

打开solidworks软件，点击“选项”，

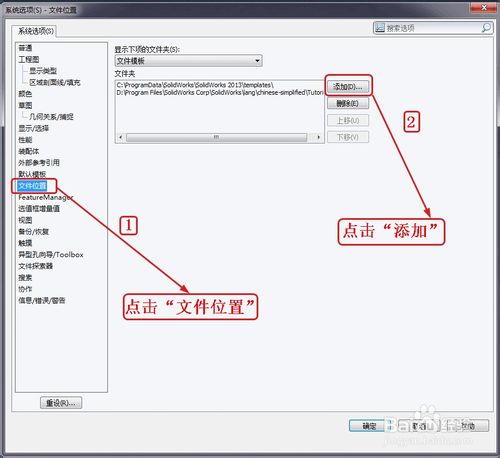

点击“文件位置”，再点击“添加”

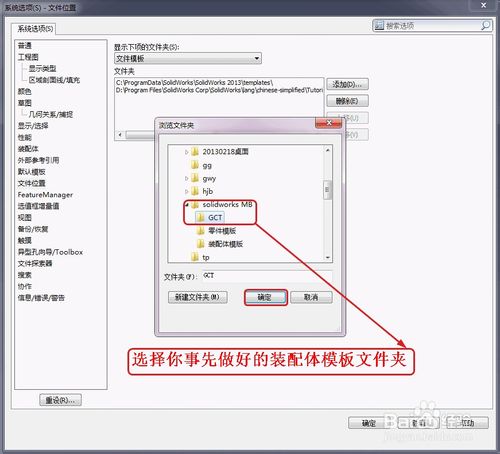

将自己制作的文件模板的文件夹选中,(这里是我自己制作的工程图模板，放在solidworks
MB/GCT中），确定
如图，文件夹已经出现

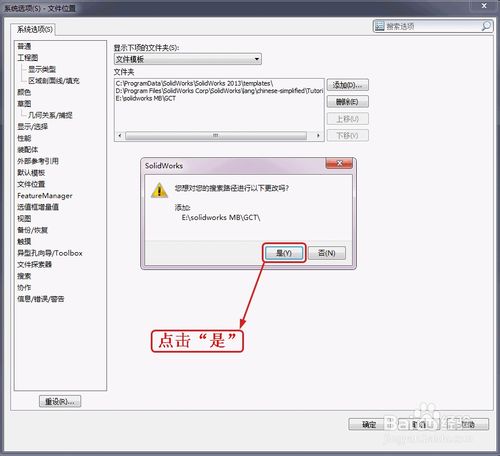

确定，然后点击“是”

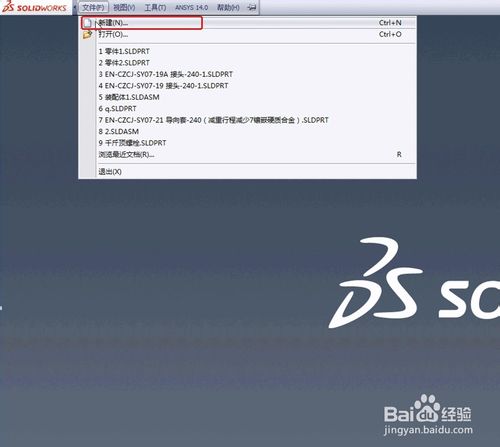

新建模型

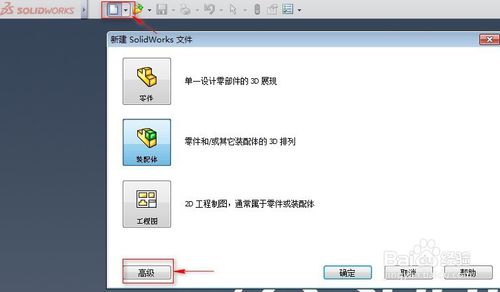

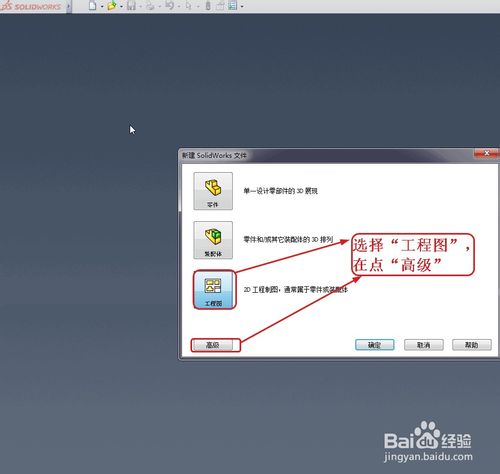

选择“工程图” 在点击“高级”

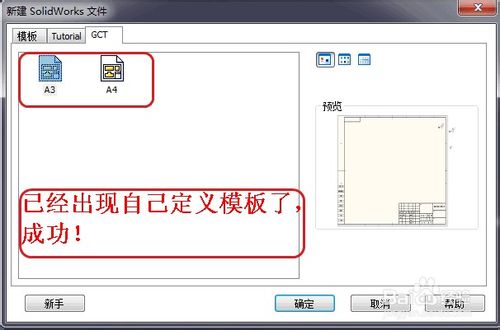

如图，你所添加的工程图模板已经出现，我这里只做了A3，A4的模板，如果你想做其它的模板，如法炮制！
注意事项
零件图模板，装配体模板，工程图模板都是一样
选择下拉菜单【文件】-【新建】命令，系统弹出“新建SolidWorks文件”对话框，单击对话框左下角的“高级”按钮，进入下一步设置

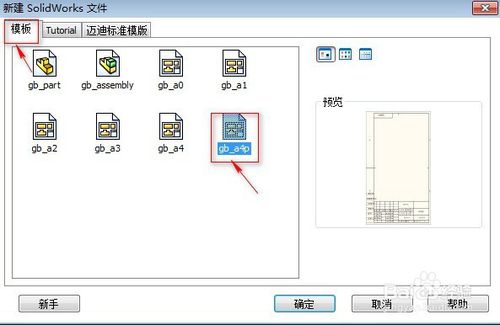

在系统弹出的“新建SolidWorks文件”对话框中，单击“模板”选项，选择gb-a4p“gb-a4p”图纸（即这个图纸是A4，竖排格式）。单击确定。

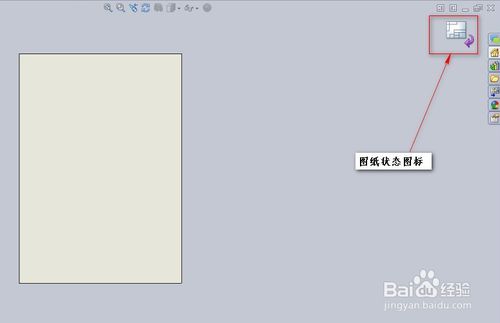

在弹出的SolidWorks工作界面中单击左侧的“图纸”选项，会出现“图纸格式”子菜单，右键单击图纸格式，在弹出的菜单中选择“编辑图纸格式”选项。进入图纸格式编辑状态。注意，进入图纸格式编辑状态时，在图纸右上角会出现图纸状态图标，如下图

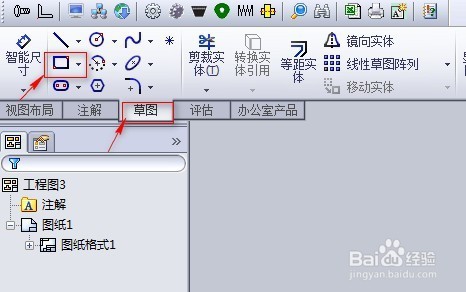

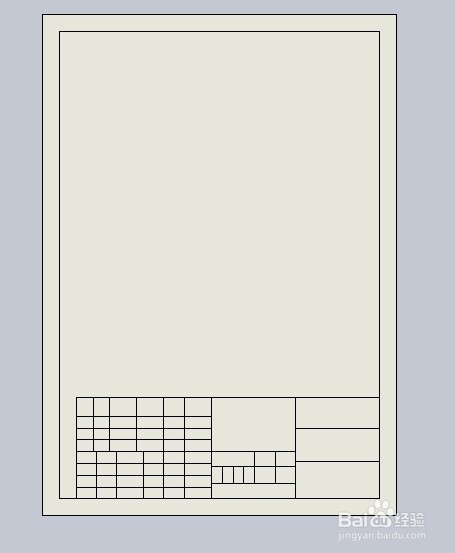

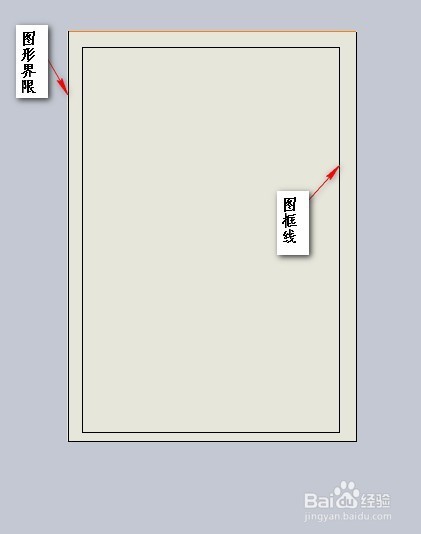

单击“草图”选项，选择矩形图框绘制命令，绘制图框线和图形界限。

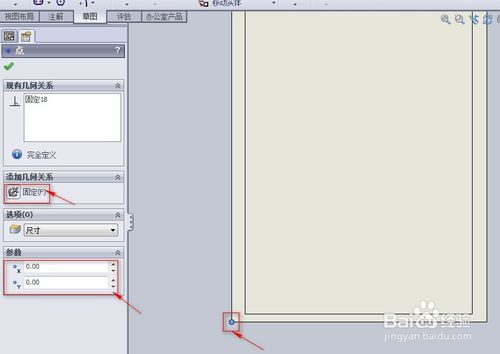

固定图形界限。选中矩形左下角的点，在右侧出现的点的属性对话框中做如下设置：参数区域，设定点的坐标为（0，0），添加几何关系区域中单击“固定”图标，将点固定在（0，0）上。

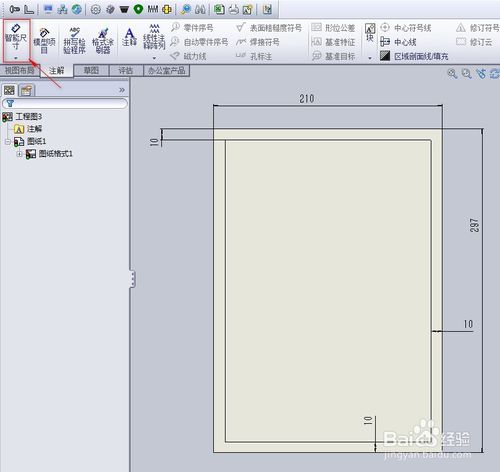

编辑图框线。单击“智能尺寸”按钮，添加下图所示的尺寸约束。
添加标题栏。绘制如图所示的标题栏，并添加图示尺寸约束。

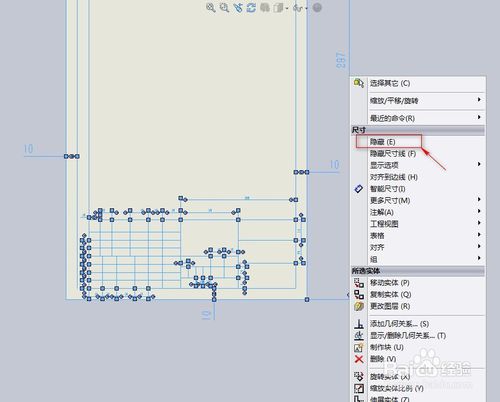

隐藏尺寸标注。框选所有尺寸，单击鼠标右键，在弹出的对话框中选择“隐藏”命令，隐藏后的效果如图。

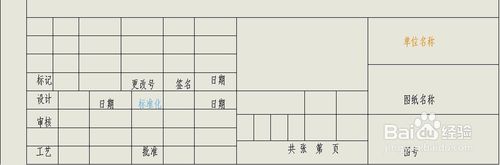

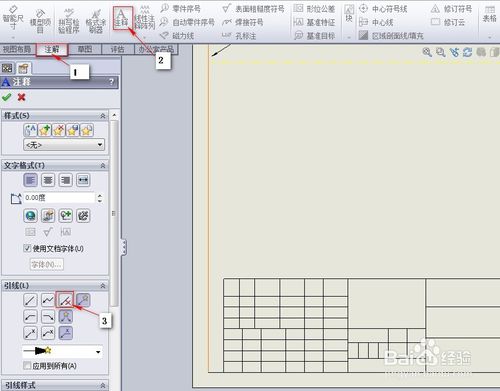

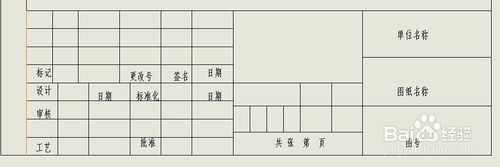

添加文字注解。单击“注解”模块，选择“注释”选项，在注释属性的“引线”属性中，选择无引线按钮。然后添加如图所示的注解文字。

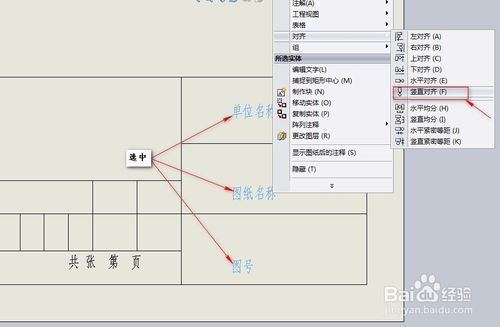

调整注解文字。选中标题栏中的“单位名称”、“图纸名称”、“图号”，单击鼠标右键，在弹出的对话框中选择，”对齐”--”竖直对齐”。以同样的方式完成其他注解的对齐。完成后如图

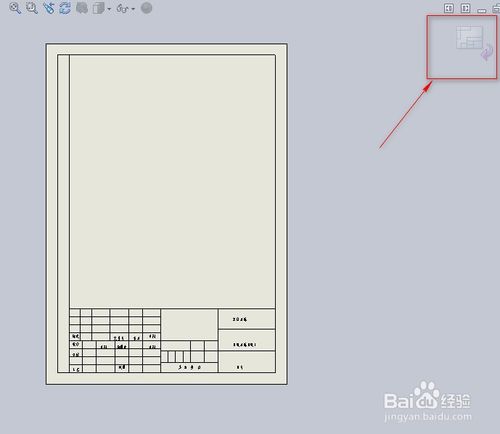

添加属性链接。单击标题栏中的“单位名称”，在右侧出现的注释属性中，单击【文字格式】区域中的链接到属性按钮；在弹出的链接到属性对话框中选中当前文件选项，在文件属性下拉菜单中选中“公司名称”选项，单击确定，完成单位名称的属性链接。用同样的方式完成其他的属性链接。单击图纸格式右上角的图纸状态图标，退出图纸格式编辑状态。

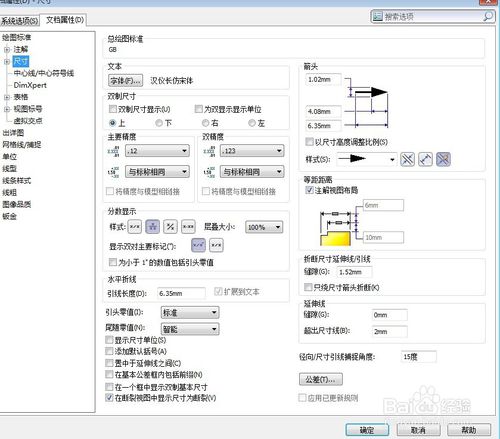

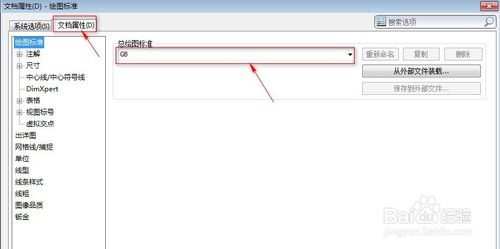

设置图纸的国标（GB）环境。选择下拉菜单【工具】-【选项】命令，在弹出的对话框中，单击【文档属性】按钮，在总绘图标准中选择GB,在【文档属性】界面里，单击【尺寸】做如图设置，
保存工程图模板文件。

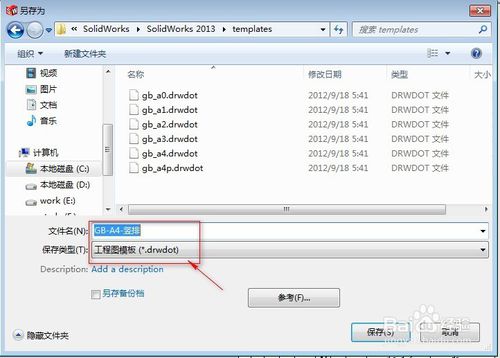

选择下拉菜单，单击【文件】-【另存为】，在系统弹出的另存为对话框中，输入文件名“GB-A4-竖排”，保存类型选择“工程图模板（.drwdot）”,单击保存，完成。

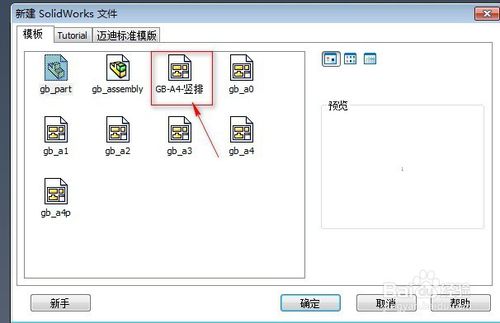

再次打开工程图，就会发现我们建立的工程图模板已经在里面了。
【基本介绍】
solidworks工程图模板，很实用不可多得的资源，SolidWorks国标工程图模板利用SolidWorks 出工程图，由于软件本身没有自带符合国标的工程图模板，在工程图中，右击“图纸”，在菜单中选择“属性”，在图纸格式中，选择你的自制工程图模板。 *.drwdot(模板格式) 把你的文件复制到 模板格式在你“新建”时就会出现属性页，就是你的自制工程图了。创建自己喜欢的图幅，并加上属性链接，如材料，图号，单位名称，视图比例，设计，等。这样可以省去很多时间。因为这些都是和零件属性关联的，不需要手动填写。
【软件特点】
Solidworks基于3d体验平台增加云功能，全新版本产品适合设计流程各个方面的直观解决方案;最大程度提高您的生产效率并将精力集中在 创新上以更好、更快而且经济高效地设计产品。Solidworks软件功能强大，组件繁多。 Solidworks有功能强大、易学易用和技术创新三大特点，这使得SolidWorks 成为领先的、主流的三维CAD解决方案。SolidWorks 能够提供不同的设计方案、减少设计过程中的错误以及提高产品质量。SolidWorks 不仅提供如此强大的功能，而且对每个工程师和设计者来说，操作简单方便、易学易用。
SolidWorks独有的拖拽功能使用户在比较短的时间内完成大型装配设计。SolidWorks资源管理器是同Windows资源管理器一样的CAD文件管理器，用它可以方便地管理CAD文件。使用SolidWorks ，用户能在比较短的时间内完成更多的工作，能够更快地将高质量的产品投放市场。
使用SolidWorks ，整个产品设计是可百分之百可编辑的，零件设计、装配设计和工程图之间的是全相关的。
【使用教程】
solidworks中如何设置工程图模板打开solidworks软件，点击“选项”，
点击“文件位置”，再点击“添加”
将自己制作的文件模板的文件夹选中,(这里是我自己制作的工程图模板，放在solidworks
MB/GCT中），确定
如图，文件夹已经出现
确定，然后点击“是”
新建模型
选择“工程图” 在点击“高级”
如图，你所添加的工程图模板已经出现，我这里只做了A3，A4的模板，如果你想做其它的模板，如法炮制！
注意事项
零件图模板，装配体模板，工程图模板都是一样
【常见问题】
如何制作SolidWorks工程图模板？选择下拉菜单【文件】-【新建】命令，系统弹出“新建SolidWorks文件”对话框，单击对话框左下角的“高级”按钮，进入下一步设置
在系统弹出的“新建SolidWorks文件”对话框中，单击“模板”选项，选择gb-a4p“gb-a4p”图纸（即这个图纸是A4，竖排格式）。单击确定。
在弹出的SolidWorks工作界面中单击左侧的“图纸”选项，会出现“图纸格式”子菜单，右键单击图纸格式，在弹出的菜单中选择“编辑图纸格式”选项。进入图纸格式编辑状态。注意，进入图纸格式编辑状态时，在图纸右上角会出现图纸状态图标，如下图
单击“草图”选项，选择矩形图框绘制命令，绘制图框线和图形界限。
固定图形界限。选中矩形左下角的点，在右侧出现的点的属性对话框中做如下设置：参数区域，设定点的坐标为（0，0），添加几何关系区域中单击“固定”图标，将点固定在（0，0）上。
编辑图框线。单击“智能尺寸”按钮，添加下图所示的尺寸约束。
添加标题栏。绘制如图所示的标题栏，并添加图示尺寸约束。
隐藏尺寸标注。框选所有尺寸，单击鼠标右键，在弹出的对话框中选择“隐藏”命令，隐藏后的效果如图。
添加文字注解。单击“注解”模块，选择“注释”选项，在注释属性的“引线”属性中，选择无引线按钮。然后添加如图所示的注解文字。
调整注解文字。选中标题栏中的“单位名称”、“图纸名称”、“图号”，单击鼠标右键，在弹出的对话框中选择，”对齐”--”竖直对齐”。以同样的方式完成其他注解的对齐。完成后如图
添加属性链接。单击标题栏中的“单位名称”，在右侧出现的注释属性中，单击【文字格式】区域中的链接到属性按钮；在弹出的链接到属性对话框中选中当前文件选项，在文件属性下拉菜单中选中“公司名称”选项，单击确定，完成单位名称的属性链接。用同样的方式完成其他的属性链接。单击图纸格式右上角的图纸状态图标，退出图纸格式编辑状态。
设置图纸的国标（GB）环境。选择下拉菜单【工具】-【选项】命令，在弹出的对话框中，单击【文档属性】按钮，在总绘图标准中选择GB,在【文档属性】界面里，单击【尺寸】做如图设置，
保存工程图模板文件。
选择下拉菜单，单击【文件】-【另存为】，在系统弹出的另存为对话框中，输入文件名“GB-A4-竖排”，保存类型选择“工程图模板（.drwdot）”,单击保存，完成。
再次打开工程图，就会发现我们建立的工程图模板已经在里面了。
