StarUML下载(UML建模画图工具) 绿色版

StarUML是一款开放源码的uml建模工具，可绘制9款UML图：用例图、类图、序列图、状态图、活动图、通信图、模块图、部署图以及复合结构图等，操作简单易上手，轻松建立您所需要的UML图。StarUML是软件工程uml画图必备工具，这个版本是免安装的。方便快捷无需安装。

【 软件特色】

StarUML支持UML2.0定义的大多数图，但缺少对象图（object diagram），包图（package diagram），时间图（UML timing diagram）和交互预览图（interaction overview diagram）等功能，虽然对象图和包图完全可以通过类图编辑器画出来。StarUML遵守UML的语法规则，不支持违反语法的动作。
StarUML 支持多种格式的影像文件可导出JPG、JPEG、BMP、EMF和WMF等格式的影像文件。 StarUML 可以依据类图的内容生成Java、C++、C#代码，也能够读取Java、C++、C#代码反向生成类图。反向工程有两个主要用途，其一是旧有的源码反转成图之后，可以构建UML模型的方式继续将新的设计添加上去；另一项用途是想要解析源码时，可以通过反转的类图来理解，不再需要查看一行又一行的代码，这将节省大量的时间和精力。
另外，StarUML也结合了模式和自动生成代码的功能，方便我们落实设计。

【 安装步骤】

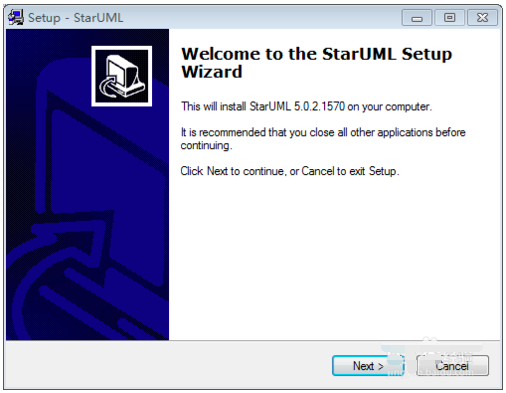

在本站下载并解压最新的StarUML安装包，双击打开.exe文件，点击Next

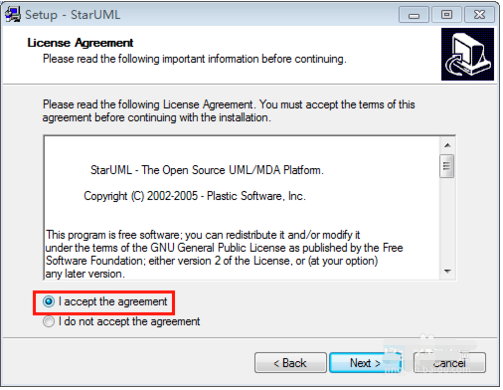

对许可证协议选择我接受后点击Next

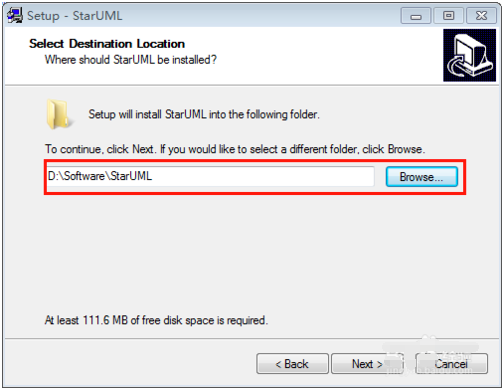

选择合适安装位置后点击安装

若需要创建桌面快捷方式，勾选下图红框所示内容。

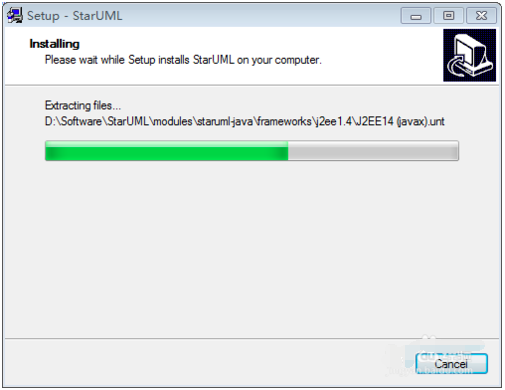

进度条结束后安装完成

【 使用技巧】

1、用例图: usecase

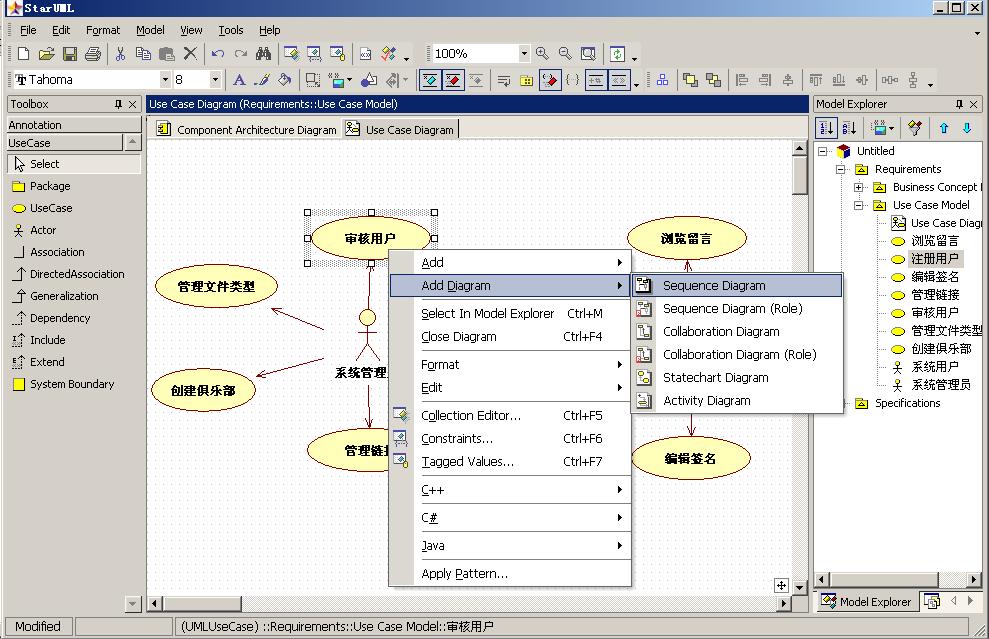

2、生成时序图，协作图，活动图等

3、生成的时序图

4、反向工程以及生成代码:

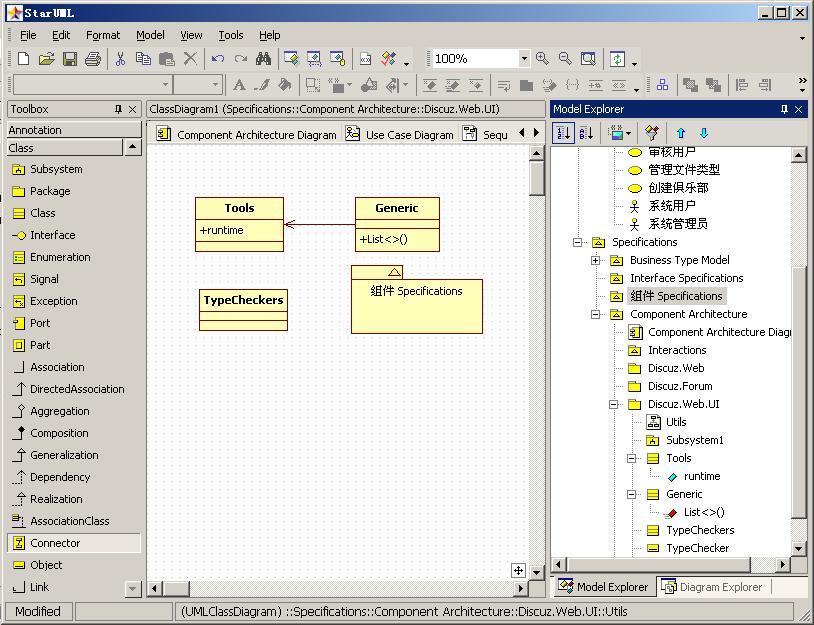

5、类图

【 常见问题】

如何使用staruml画用例图?

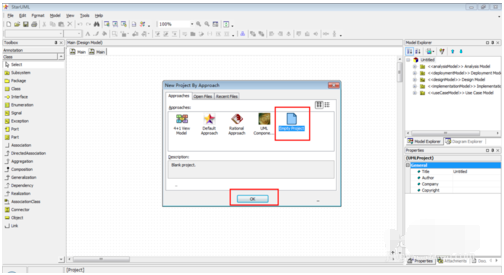

打开StarUML软件，界面如下。选择“Empty Project”，单击OK。

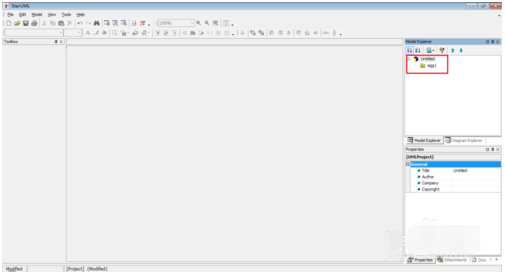

右键单击界面中的“Untitled”，选择"Add"》“Model”，命名为egg1。

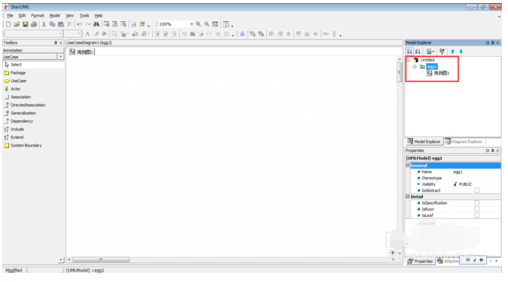

右键单击egg1，选择“Add Diagram”》“Use Case Diagram”，创建了一个用例图，命名为“用例图1”。

点击左边工具栏中的工具，直接在右边空白处单击即可画出相应图形，并且可以为图形命名。

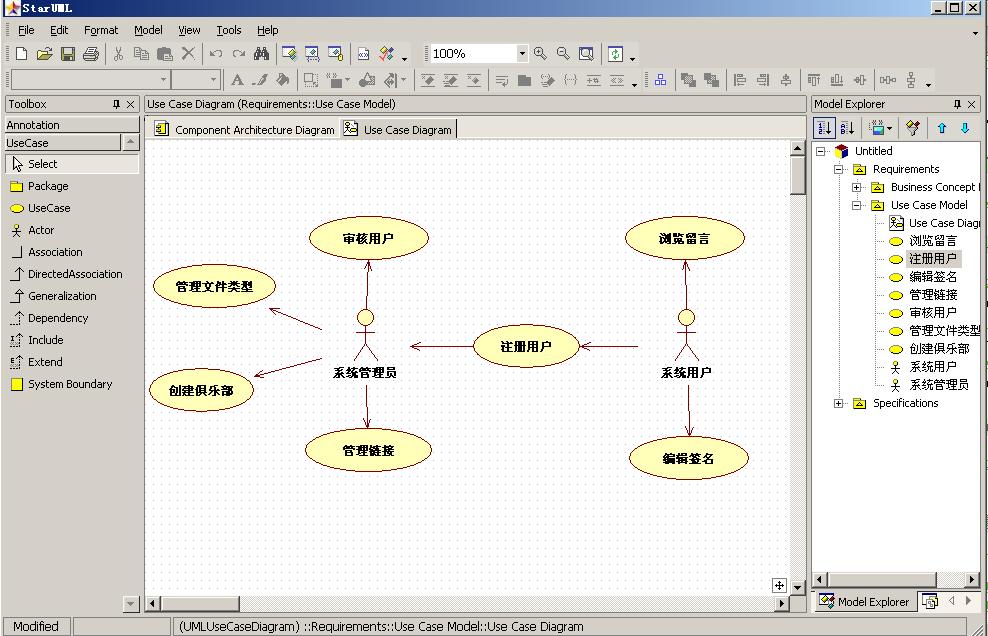

右键单击所画图形，可以设置图形的属性。下面是我画的用例图。

如何把UML图保存为图片？

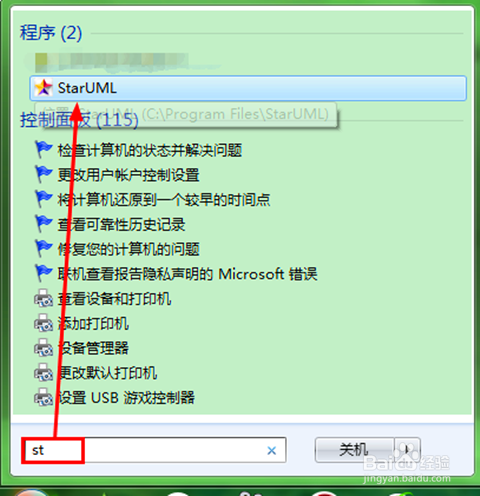

打开StarUML软件，如图

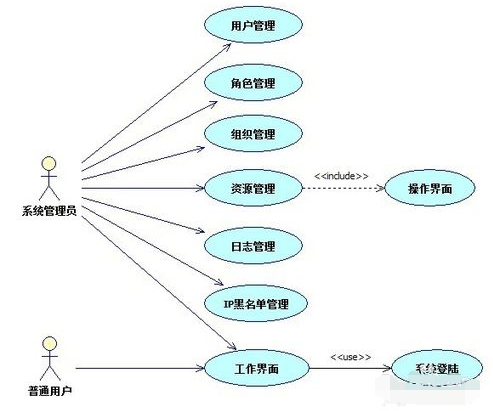

打开我们画的UML图，我这里以一个系统总用例图为例，如图

接着用鼠标右键该图，找到编辑（edit），如图

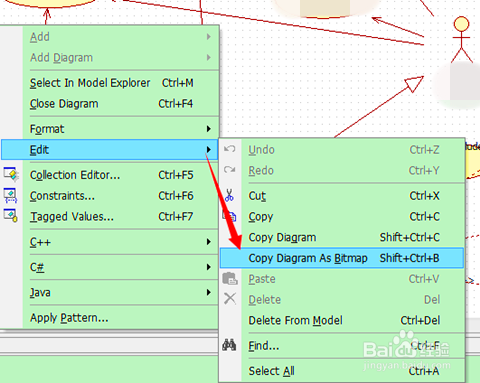

单击编辑，找到以图片方式复制，有两个选项，我们先看下面的那个（Shift+Ctrl+B），如图

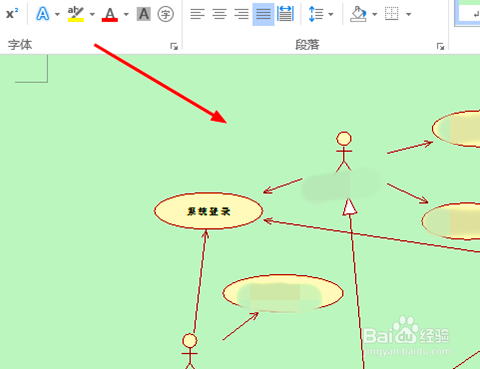

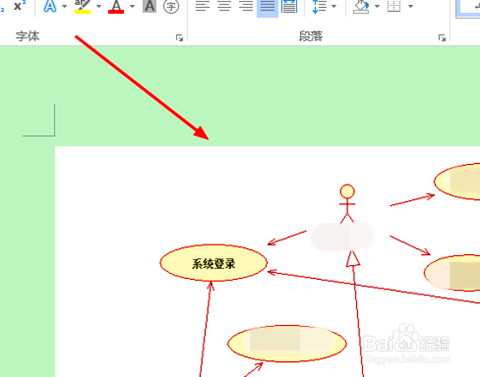

放到word中的图片效果，显示，如图

而如果以编辑里面的第一种保存图片方式，在word里面的显示，如图

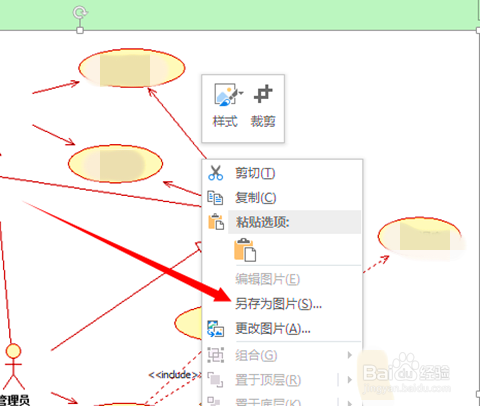

之后在word中另存为图片即可，基本就是这样操作，如图

怎么使用starUML建立时序图？

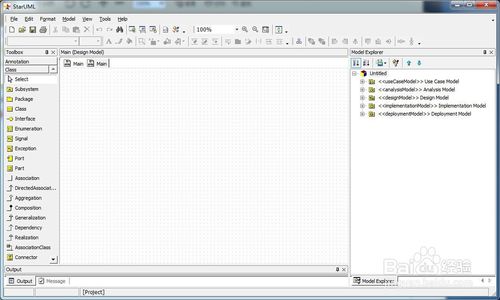

打开starUml

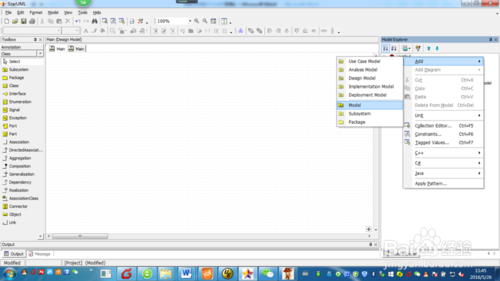

在Model Explorer 中，在Untitled右键——ADD——Model，取名myuml

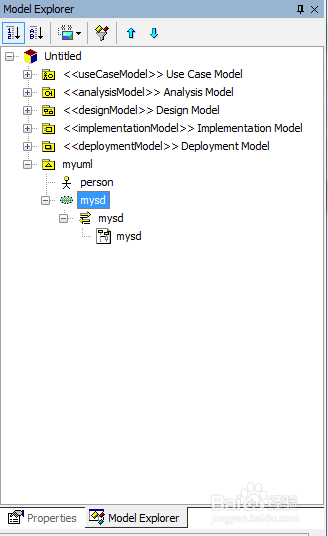

接着，单击myuml，右键——Add Diagram——Sequence Diagram，这里可以取个名字mysd。如果要改名字可以改Properties中的name属性。

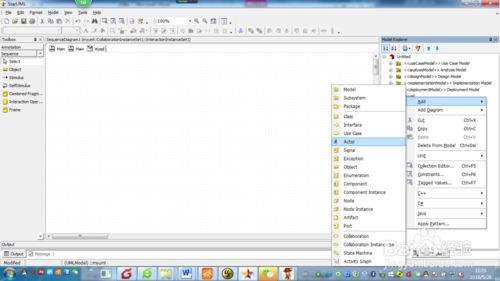

接下来添加一个执行者，myuml右键——Add——Actor，更名为person

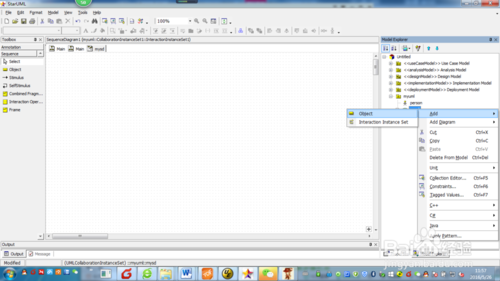

接下来添加一个Object，mydb右键——Add——Object，更名为action

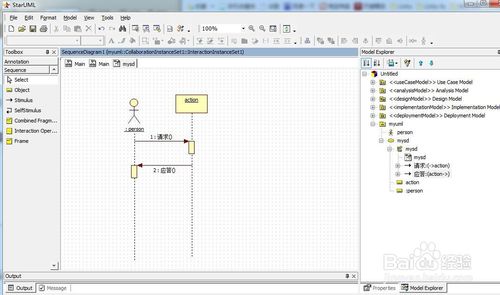

再将person、和action拖到空白处，用Sequence里的工具线连起来。一个简单的时序图就OK了。复杂的举一反三吧。
