Proteus Pro是著名的EDA工具软件,Proteus软件除了其具有和其它EDA工具一样的原理布图,PCB自动或人工布线及电路仿真的功能外, 配合系统配置的虚拟仪器如示波器,逻辑分析仪等,Proteus为您建立了完备的电子设计开发环境!
Proteus是世界上著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等，2010年又增加了Cortex和DSP系列处理器，并持续增加其他系列处理器模型。在编译方面，它也支持IAR、Keil和MPLAB等多种编译器。
2.新的通用部件数据库支持在原理图和PCB之间共享信息数据的变化即时反映在整个软件中。
3.一个新的实时网表，意味着原理图中的连接变化可以立即反映在PCB，物料清单和设计浏览器中。
4.新的集成VSMStudio IDE将固件项目绑定到您的原理图设计，Active Popups将原理图带入您的VSMStudio调试会话。
5.提供了一个新的平台以及许多功能增补。新的应用程序框架现在也使我们能够提出很多重要的功能，这些功能在以前的版本中很难实现（或不可能）
这是一个重要的版本，其中包括整个设计工作流程中的功能改进。此版本涉及文件格式更改，该更改不与旧版本的软件向后兼容。
高速设计改进
V8.7发布的主要目标之一是建立在我们首次在V8.6上推出的高速设计支持上。主要的补充是匹配组功能的扩展
通过连接高亮模式添加了长度匹配组浏览，并改进了长度匹配报告以包含更多相关信息
通过上下文菜单命令允许在ARES中指定组件体的内部长度。
自动区域拼接和轨道屏蔽
另一个重要的发展领域是自动拼接区域，现在可以直接从区域上下文菜单中进行拼接。您也可以选择通过类似命令来屏蔽防区
Proteus VSM
在仿真方面，对于Arduino产品的VSM进行了重大改进，包括用于添加IDE内部屏蔽和突破的外围图库以及拖放方法放置，以便于控制
自动布局
在V8.7中，自动切纸机的显着改进。首先，我们将其制成双面，以便它可以放置在PCB的元件和焊接面上。然后我们引入了贴装室，可以在放置之前对PCB进行基本的平面布局。这些房间可以指定为单面或双面，也可以接受名称。然后可以使用设计浏览器（或属性分配工具）将组名称应用于各个组件，然后自动绘图器将尝试将分组的组件放置在房间边界内。
F6：放大以鼠标为中心放大
F7：缩小以鼠标为中心缩小
G：栅格开关栅格网格
Ctrl+F1：栅格宽度0.1mm 显示栅格为0.1mm，在pcb的时候很有用
F2：显示栅格为0.5mm，在pcb的时候很有用
F3：显示栅格为1mm，在pcb的时候很有用
F4： 显示栅格为2.5mm，在pcb的时候很有用
Ctrl+s：打开关闭磁吸 磁吸用于对准一些点的，如引脚等等
x：打开关闭定位坐标 显示一个大十字射线
m：显示单位切换 mm和th之间的单位切换，在右下角显示
o：重新设置原点 将鼠标指向的点设为原点
u：撤销键
Pgdn：改变图层
Pgup：改变图层
Ctrl+Pgdn：最底层
Ctrl+pgup：最顶层
Ctrl+画线：可以划曲线
R：刷新
+ -：旋转
F5：重定位中心
2.选择运行环境，点下一步
3.进入安装界面，点下一步继续
4.接受协议，点next
5.选择我有一个 license key，也就是默认第一项
6.继续点next

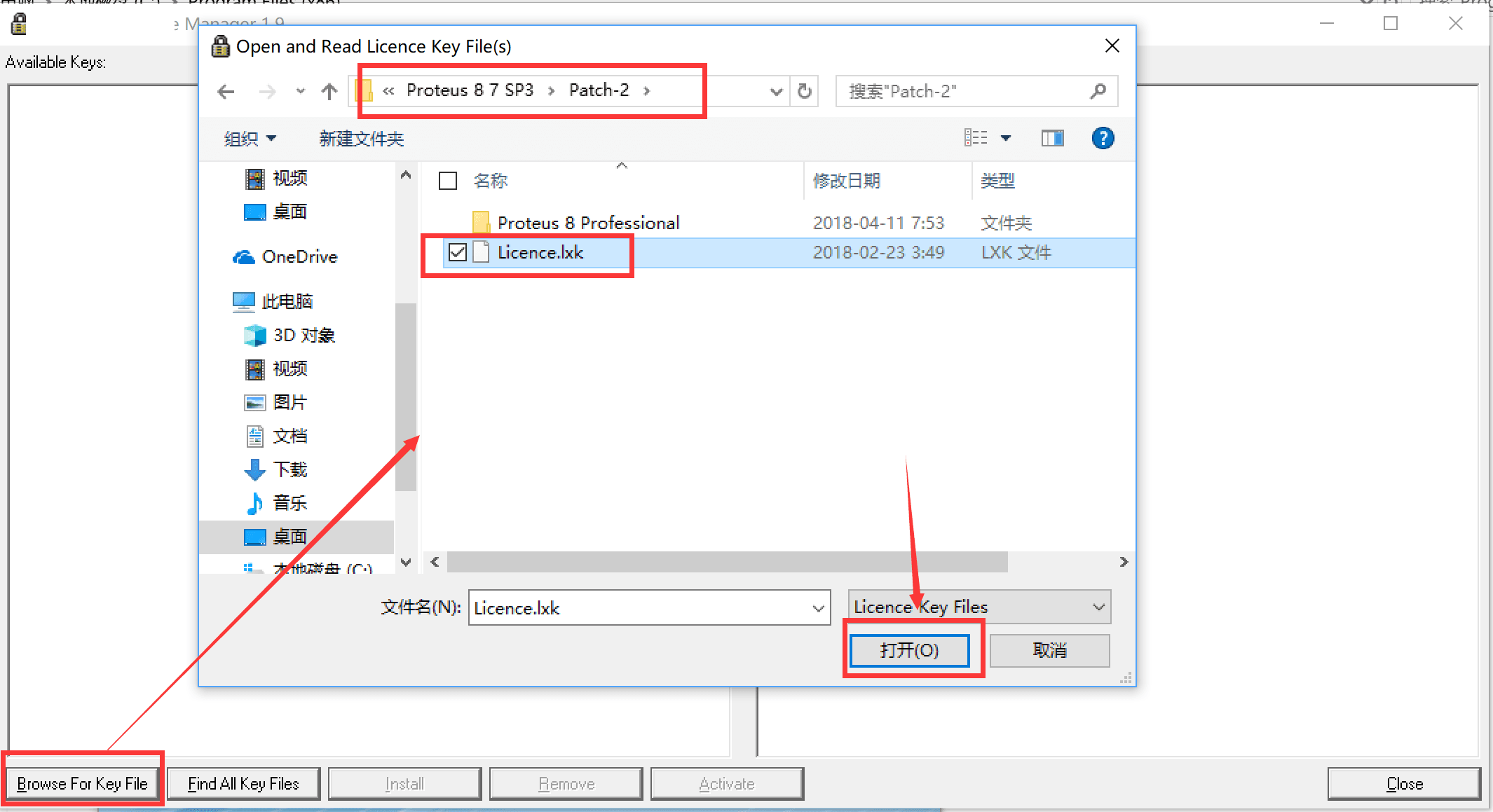

7.进入key激活界面，我们选择压缩包Patch-2文件夹内的 license key文件（建议将此文件保存到一个不易被删除的地方）
8.默认，继续点next

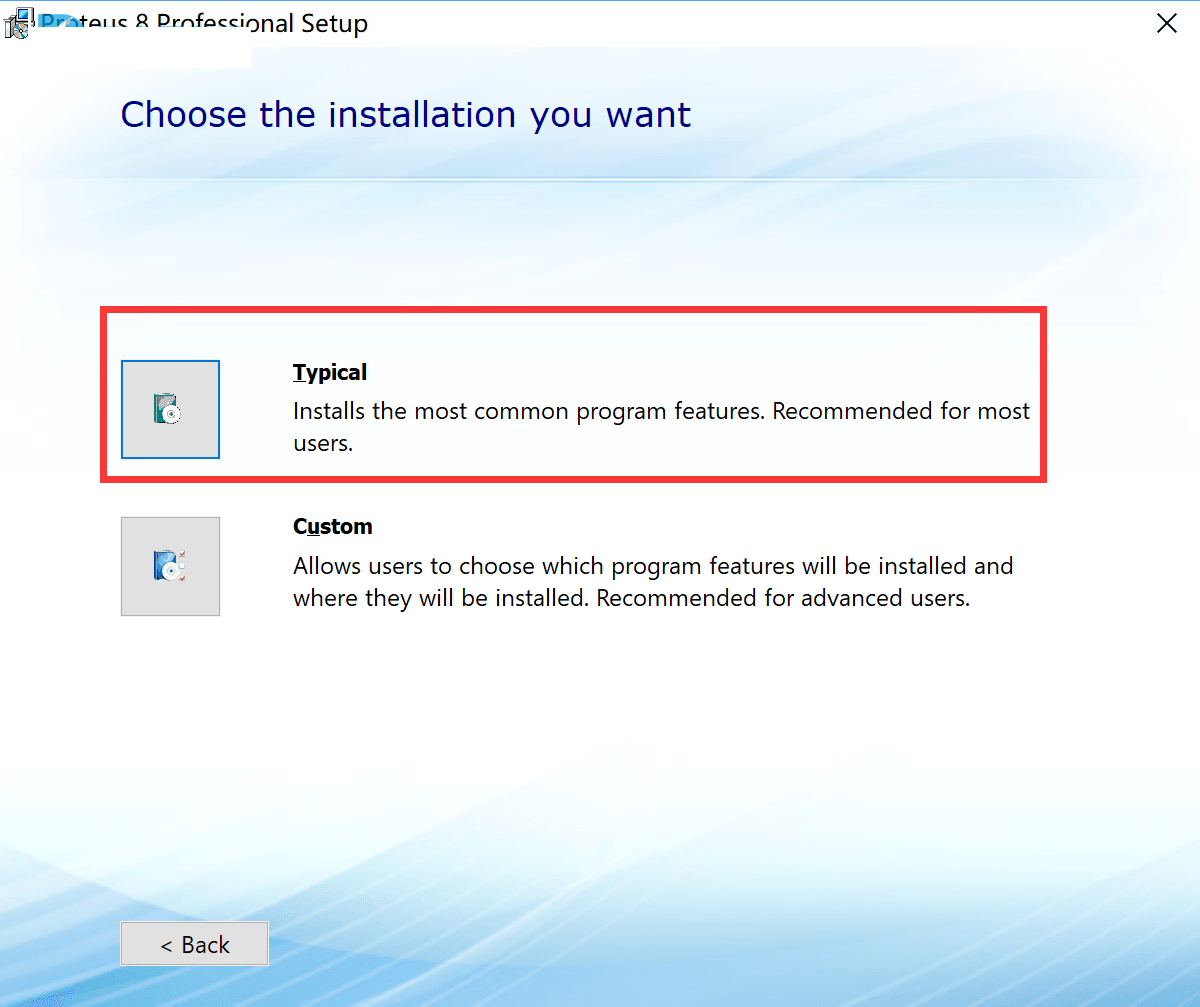

9.选择完整安装
10.安装完成，点close，不要运行
11.将压缩包Proteus 8 Professional文件夹内的补丁复制到安装目录并替换
默认目录：C:\Program Files (x86)\Labcenter Electronics\Proteus 8 Professional

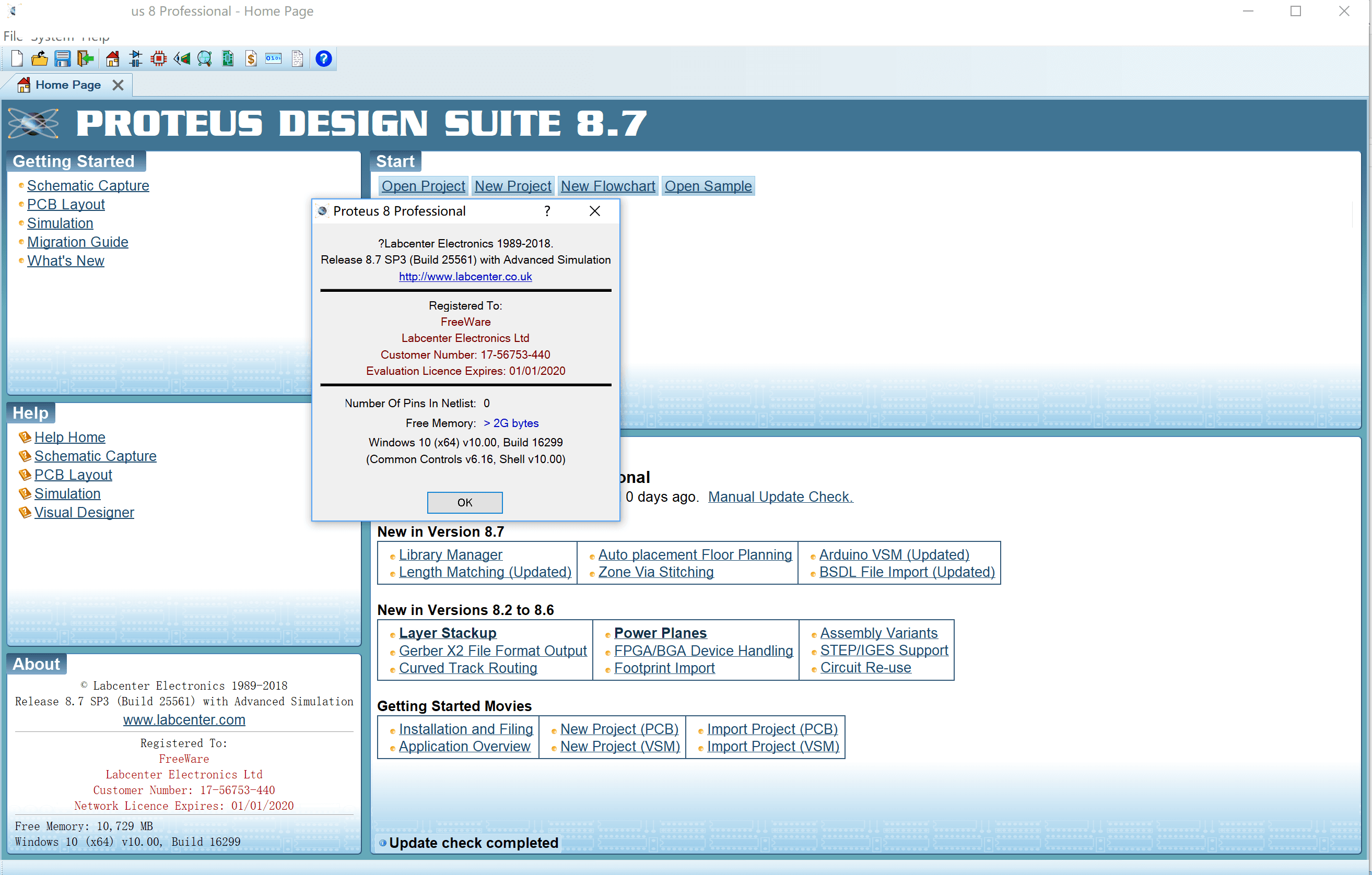

12.破解完成，运行软件，就可以查看时破解版了，所有功能免费使用！
元件的拾取
在桌面上选择【开始】→【程序】→“Proteus 7 Professional”，单击蓝色图标“ISIS 7 Professional”打开应用程序。ISIS Professional的编辑界面如图3所示。
方法/步骤2

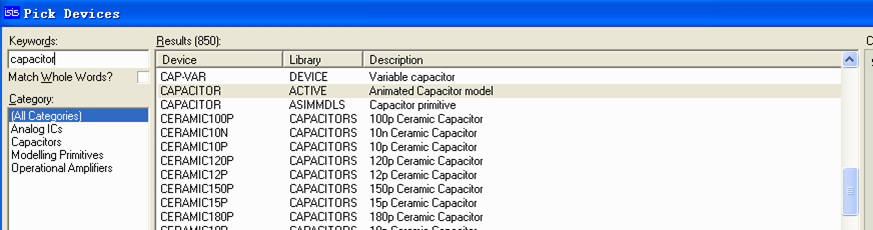

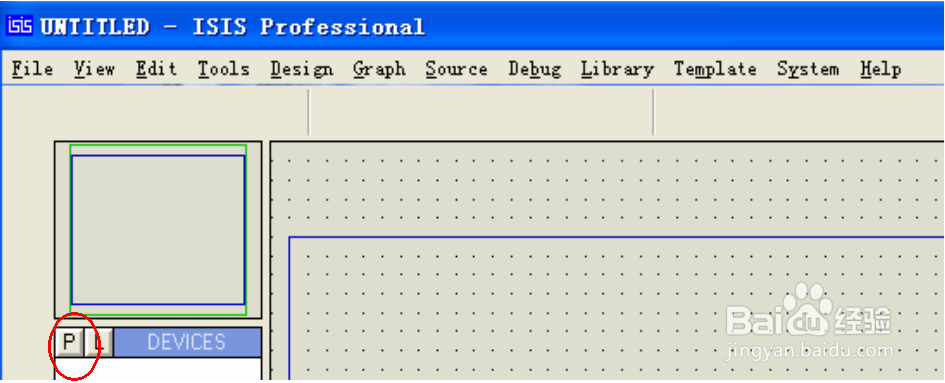

用鼠标左键单击界面左侧预览窗口下面的“P”按钮，如图4所示，弹出“Pick Devices”(元件拾取)对话框，如图所示。
右侧自上而下分别为元件图形和元件封装，图5中的元件没有显示封装。
直接拾取元件示意图
方法/步骤3

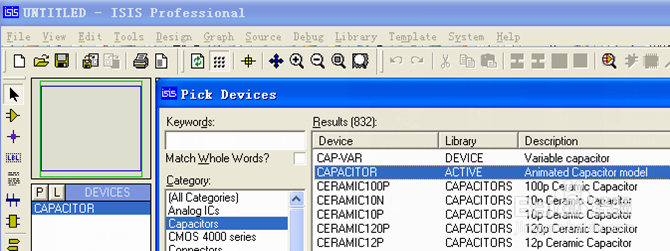

按照电容的拾取方法，依次把五个元件拾取到编辑界面的对象选择器中，然后关闭元件拾取对话框。元件拾取后的界面如图

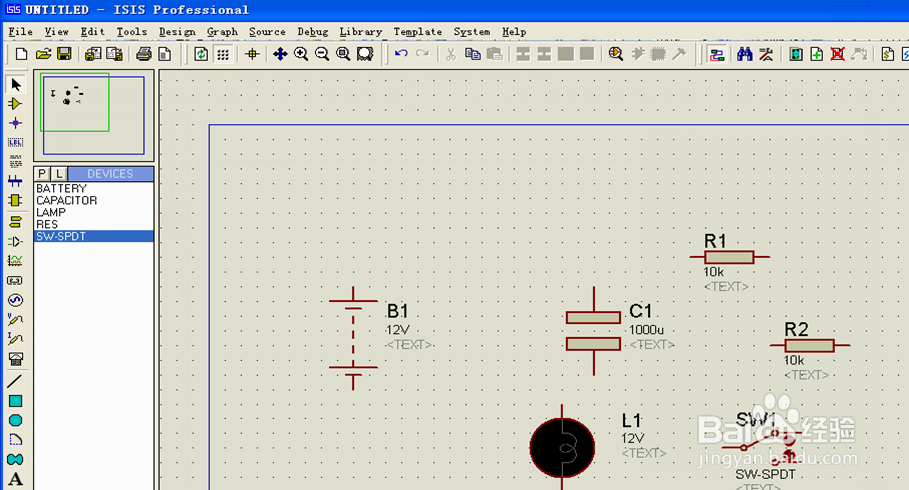

下面把元件从对象选择器中放置到图形编辑区中。用鼠标单击对象选择区中的某一元件名，把鼠标指针移动到图形编辑区，双击鼠标左键，元件即被放置到编辑区中。电阻要放置两次，因为本例中用到两个电阻。放置后的界面如图
先用keil编译生成.hex文件，，，然后在proteus里画好电路图，，然后双击电路图中的单片机会出现一个对话框，然后把.hex文件加载进去即可
2、proteus怎么添加元件库?
把你需要添加的库文件解压，然后把文件的.LIB文件复制到根目录library下面。具体操作详解：
1.启动proteus,选择菜单system-->set path
2.看到你的proteus路径以后，把你添加的文件加入到下面的c盘的library文件里面
3.重新启动proteus，加载你刚刚添加的库文件，添加成功
3、proteus怎么画总线?
标号也是用LBL工具，在总线支线上要连接的两端支线上标上同一标号。
如果有连续标注，可以用快捷方法。
例如，要在总线2 端支线上标注P00~P07，可以这样：快捷键A，跳出一个Propty Assignment Tool对话框,在string里写上NET=P0#。然后鼠标移到需标处，单击，一个个移下去，就要连续标注。
4、proteus怎么画元件?
1.画元件的外形,添加注释
2.定义元件的针脚
3.定义元件的PCB封装
【软件介绍】
Proteus软件是英国Lab Center Electronics公司出版的EDA工具软件（该软件中国总代理为广州风标电子技术有限公司）。它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。它是目前最好的仿真单片机及外围器件的工具。虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。Proteus是世界上著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等，2010年又增加了Cortex和DSP系列处理器，并持续增加其他系列处理器模型。在编译方面，它也支持IAR、Keil和MPLAB等多种编译器。
【新增功能】
1.新的应用程序框架允许您将Proteus的模块视为单个窗口中的选项卡，或者通过拖放操作将其作为单独的窗口用于并排视图2.新的通用部件数据库支持在原理图和PCB之间共享信息数据的变化即时反映在整个软件中。
3.一个新的实时网表，意味着原理图中的连接变化可以立即反映在PCB，物料清单和设计浏览器中。
4.新的集成VSMStudio IDE将固件项目绑定到您的原理图设计，Active Popups将原理图带入您的VSMStudio调试会话。
5.提供了一个新的平台以及许多功能增补。新的应用程序框架现在也使我们能够提出很多重要的功能，这些功能在以前的版本中很难实现（或不可能）
【软件特色】
Proteus版本8.7这是一个重要的版本，其中包括整个设计工作流程中的功能改进。此版本涉及文件格式更改，该更改不与旧版本的软件向后兼容。
高速设计改进
V8.7发布的主要目标之一是建立在我们首次在V8.6上推出的高速设计支持上。主要的补充是匹配组功能的扩展
通过连接高亮模式添加了长度匹配组浏览，并改进了长度匹配报告以包含更多相关信息
通过上下文菜单命令允许在ARES中指定组件体的内部长度。
自动区域拼接和轨道屏蔽
另一个重要的发展领域是自动拼接区域，现在可以直接从区域上下文菜单中进行拼接。您也可以选择通过类似命令来屏蔽防区
Proteus VSM
在仿真方面，对于Arduino产品的VSM进行了重大改进，包括用于添加IDE内部屏蔽和突破的外围图库以及拖放方法放置，以便于控制
自动布局
在V8.7中，自动切纸机的显着改进。首先，我们将其制成双面，以便它可以放置在PCB的元件和焊接面上。然后我们引入了贴装室，可以在放置之前对PCB进行基本的平面布局。这些房间可以指定为单面或双面，也可以接受名称。然后可以使用设计浏览器（或属性分配工具）将组名称应用于各个组件，然后自动绘图器将尝试将分组的组件放置在房间边界内。
【快捷键】
F8：全部显示 当前工作区全部显示F6：放大以鼠标为中心放大
F7：缩小以鼠标为中心缩小
G：栅格开关栅格网格
Ctrl+F1：栅格宽度0.1mm 显示栅格为0.1mm，在pcb的时候很有用
F2：显示栅格为0.5mm，在pcb的时候很有用
F3：显示栅格为1mm，在pcb的时候很有用
F4： 显示栅格为2.5mm，在pcb的时候很有用
Ctrl+s：打开关闭磁吸 磁吸用于对准一些点的，如引脚等等
x：打开关闭定位坐标 显示一个大十字射线
m：显示单位切换 mm和th之间的单位切换，在右下角显示
o：重新设置原点 将鼠标指向的点设为原点
u：撤销键
Pgdn：改变图层
Pgup：改变图层
Ctrl+Pgdn：最底层
Ctrl+pgup：最顶层
Ctrl+画线：可以划曲线
R：刷新
+ -：旋转
F5：重定位中心
【Proteus Pro安装激活教程】

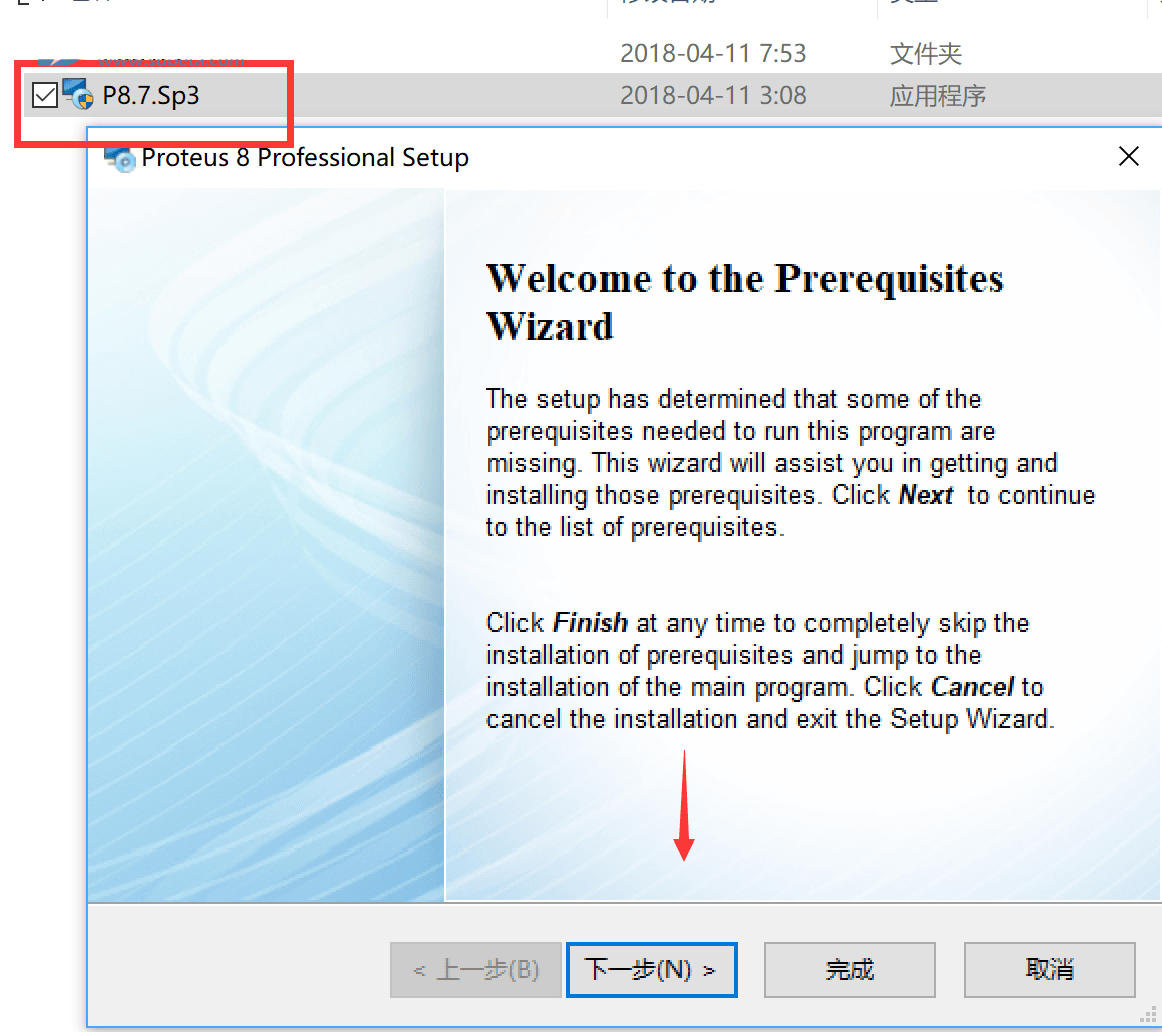

1.在本站下载压缩包，解压后先双击安装包P8.7.Sp3.exe安装，点下一步2.选择运行环境，点下一步
3.进入安装界面，点下一步继续

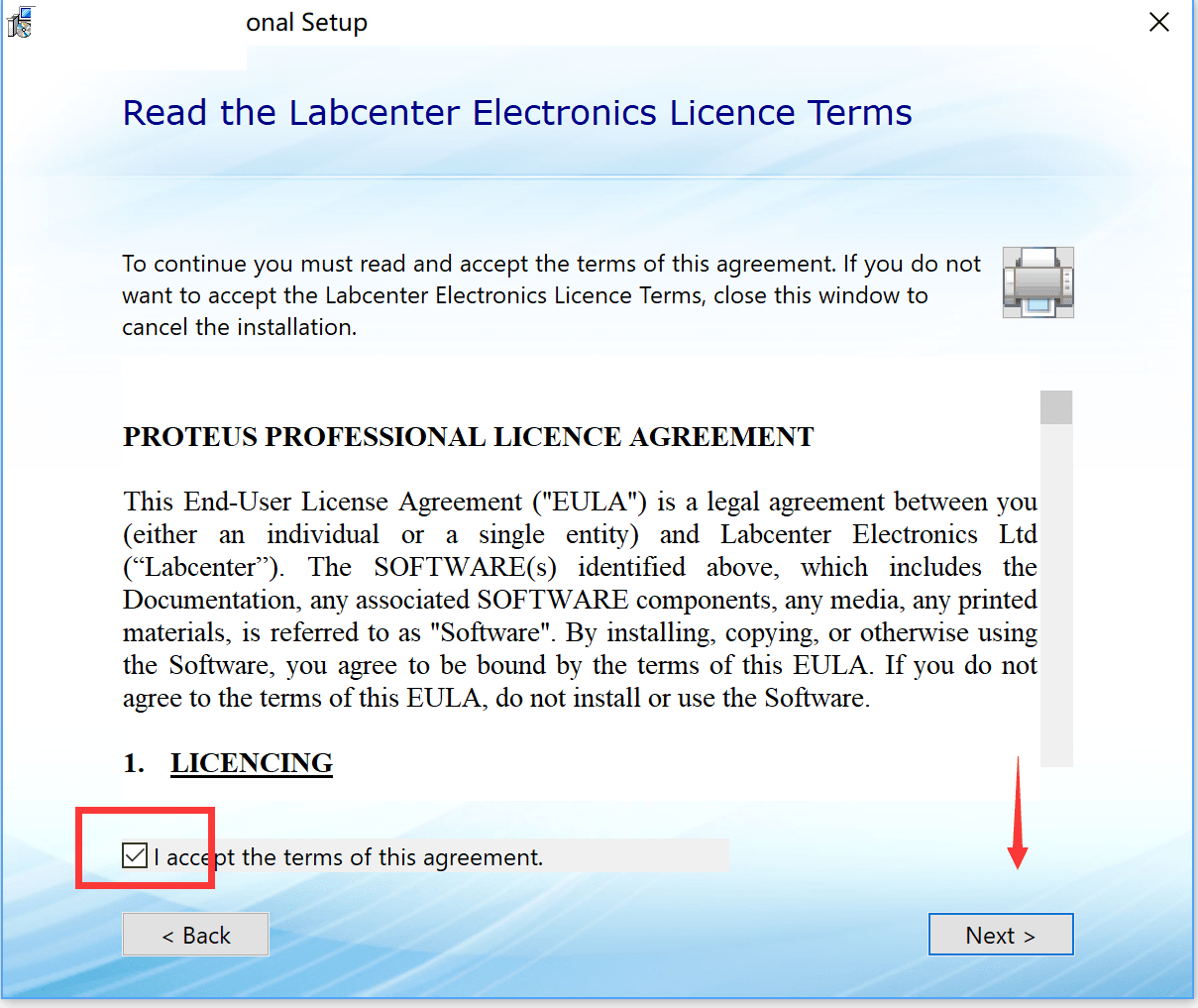

4.接受协议，点next

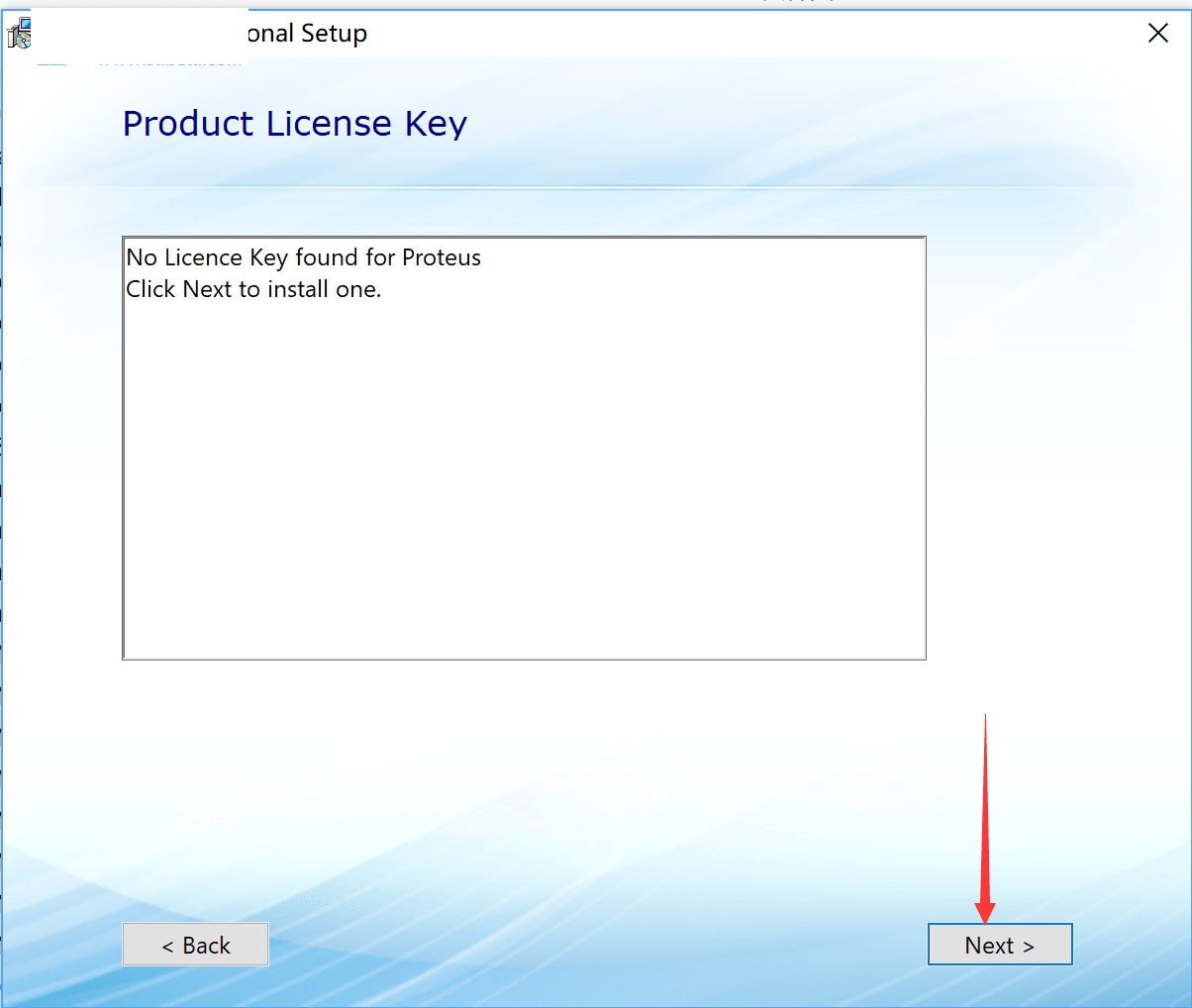

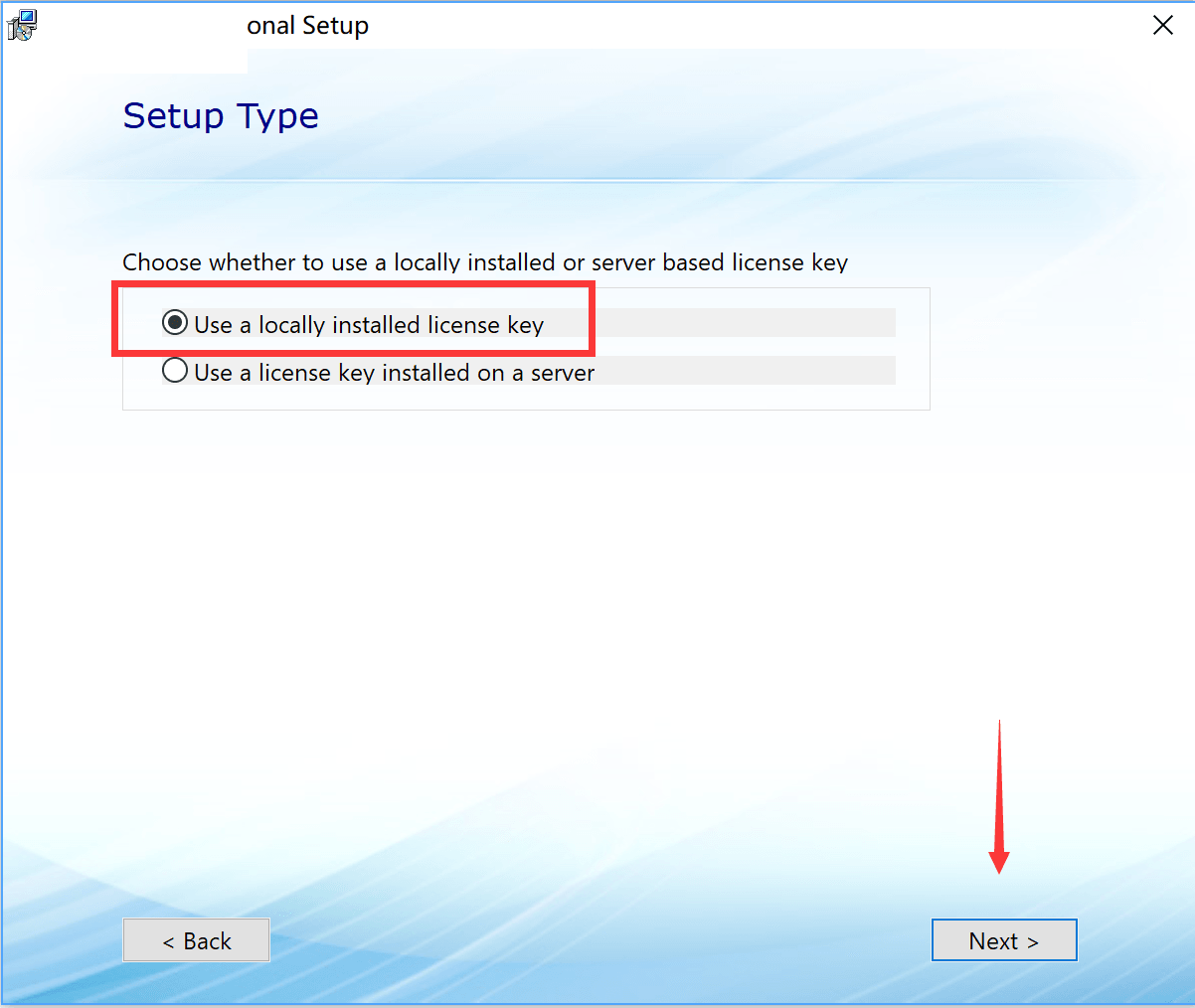

5.选择我有一个 license key，也就是默认第一项
6.继续点next
7.进入key激活界面，我们选择压缩包Patch-2文件夹内的 license key文件（建议将此文件保存到一个不易被删除的地方）
8.默认，继续点next
9.选择完整安装
10.安装完成，点close，不要运行

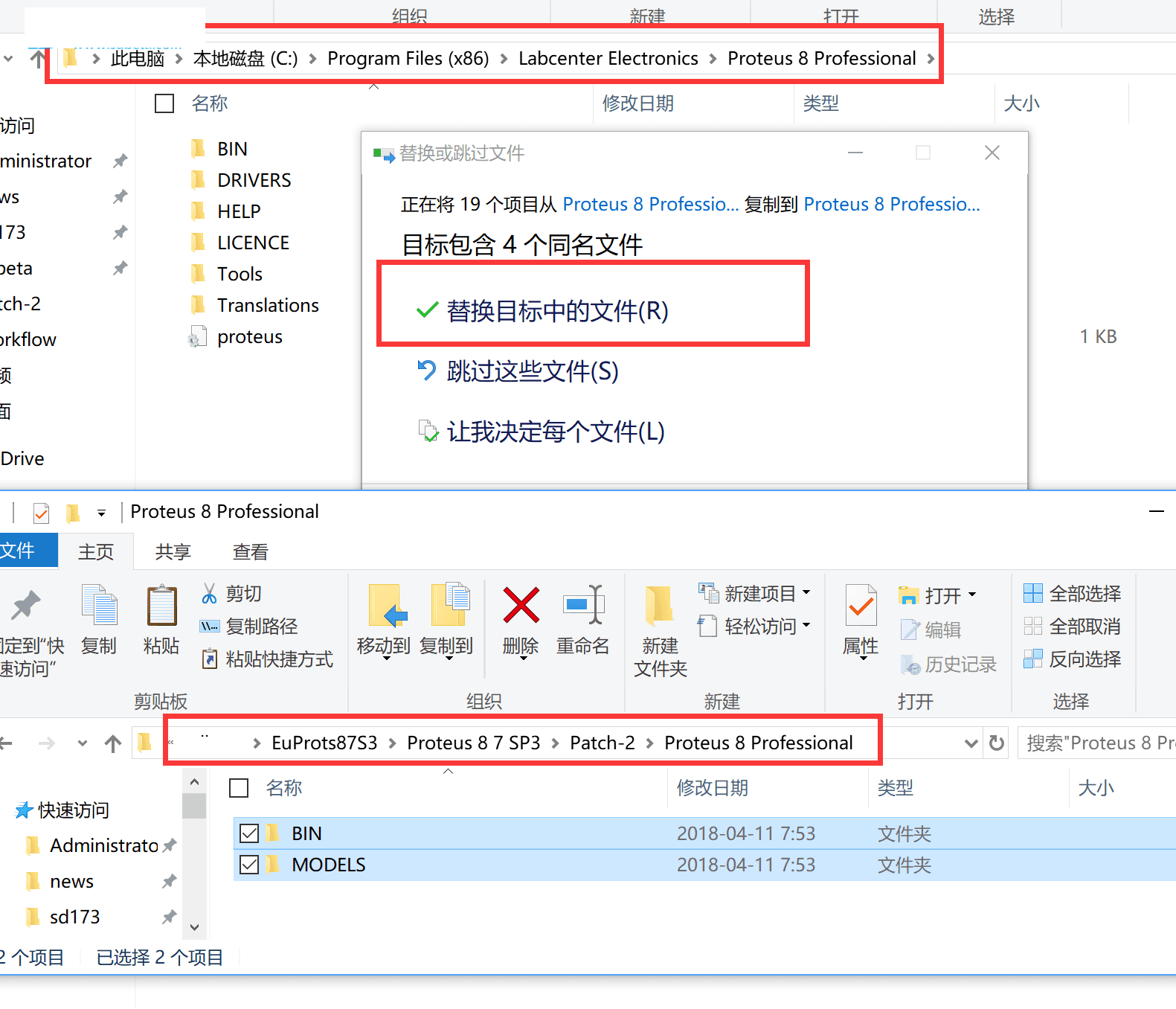

11.将压缩包Proteus 8 Professional文件夹内的补丁复制到安装目录并替换
默认目录：C:\Program Files (x86)\Labcenter Electronics\Proteus 8 Professional
12.破解完成，运行软件，就可以查看时破解版了，所有功能免费使用！
【使用教程】

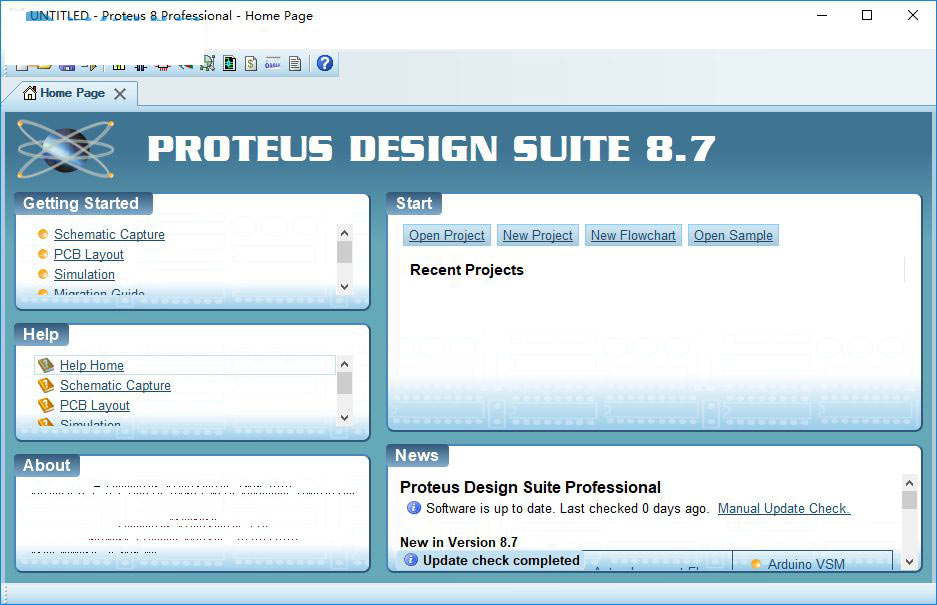

运行时的界面元件的拾取

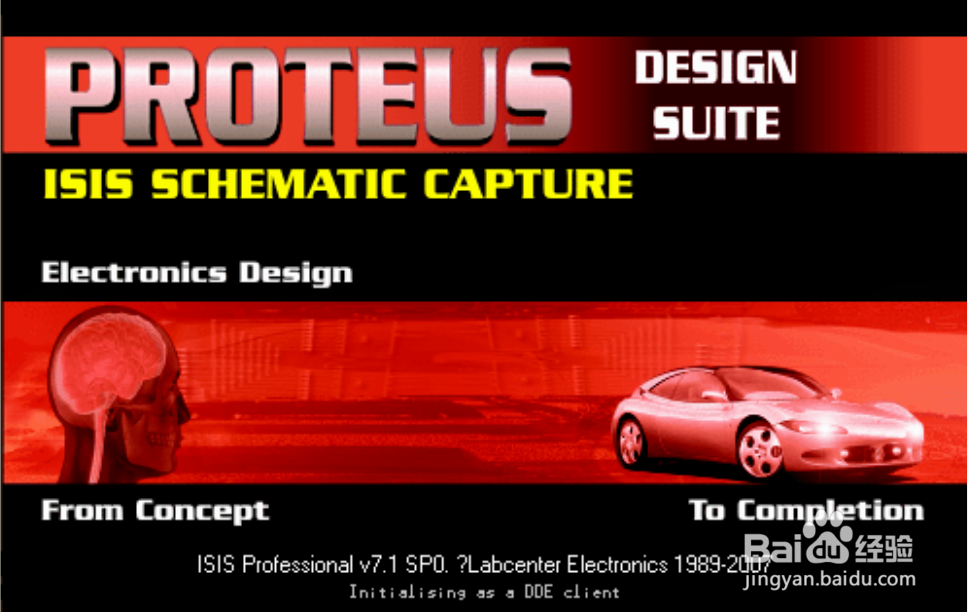

在桌面上选择【开始】→【程序】→“Proteus 7 Professional”，单击蓝色图标“ISIS 7 Professional”打开应用程序。ISIS Professional的编辑界面如图3所示。
方法/步骤2
用鼠标左键单击界面左侧预览窗口下面的“P”按钮，如图4所示，弹出“Pick Devices”(元件拾取)对话框，如图所示。
右侧自上而下分别为元件图形和元件封装，图5中的元件没有显示封装。
直接拾取元件示意图
方法/步骤3
按照电容的拾取方法，依次把五个元件拾取到编辑界面的对象选择器中，然后关闭元件拾取对话框。元件拾取后的界面如图
下面把元件从对象选择器中放置到图形编辑区中。用鼠标单击对象选择区中的某一元件名，把鼠标指针移动到图形编辑区，双击鼠标左键，元件即被放置到编辑区中。电阻要放置两次，因为本例中用到两个电阻。放置后的界面如图
【常见问题】
1、proteus怎么仿真单片机?先用keil编译生成.hex文件，，，然后在proteus里画好电路图，，然后双击电路图中的单片机会出现一个对话框，然后把.hex文件加载进去即可
2、proteus怎么添加元件库?
把你需要添加的库文件解压，然后把文件的.LIB文件复制到根目录library下面。具体操作详解：
1.启动proteus,选择菜单system-->set path
2.看到你的proteus路径以后，把你添加的文件加入到下面的c盘的library文件里面
3.重新启动proteus，加载你刚刚添加的库文件，添加成功
3、proteus怎么画总线?
标号也是用LBL工具，在总线支线上要连接的两端支线上标上同一标号。
如果有连续标注，可以用快捷方法。
例如，要在总线2 端支线上标注P00~P07，可以这样：快捷键A，跳出一个Propty Assignment Tool对话框,在string里写上NET=P0#。然后鼠标移到需标处，单击，一个个移下去，就要连续标注。
4、proteus怎么画元件?
1.画元件的外形,添加注释
2.定义元件的针脚
3.定义元件的PCB封装
