crownCAD是国内首款完全依托云架构开发的三维CAD产品，面向机械制造与产品设计用户，可配合CrownCAD Web端实现在线浏览与协同设计。它主要服务于研发设计和协同制造环节，除拥有传统CAD软件的数据转换、零件设计、装配、工程图等功能外，还支持多用户在线协同设计、特征级细颗粒度版本管理、项目分享及协同评审等，能显著提升用户的协同设计效率。同时，该软件支持电脑、PAD、智慧屏等多终端同步应用，用户无论身处何地、使用何种终端，都可随时开展产品设计与协同分享。尤为值得关注的是，crownCAD的云上设计是其核心特色，基于先进云架构，它开启了“云端设计，协同分享”的国产三维CAD云时代，为我国工业领域打造出具有革命性、标志性与引领性的工具软件。

软件功能

1、支持撤销和重做。

2、支持强大的CAD图层和布局管理。

3、支持三维查看与视角控制。

4、支持图纸内文本查找与定位。

5、支持借助多指触控操作来实现平移、缩放、捕捉以及极轴追踪功能，操作便捷高效。

6、支持直线、多段线、圆、文字等CAD绘制功能。

7、支持复制、移动、旋转、镜像等CAD编辑功能。

8、支持云线、标注、图片、语音等CAD注释功能。

9、支持线性、半径、角度、坐标等CAD标注功能。

10、支持插入图块，以及修改属性块的属性。

11、支持局部放大镜和“上一点”提示。

crownCAD使用指南

一、项目管理

登录账号后，进入项目管理界面，默认显示的是“我的项目”界面，这里会呈现自己创建的项目和文件夹，同时支持排序、导入、新建以及对已创建项目的管理等操作。

1、排序方式：可依据“创建时间”“名称”“类型”“最近编辑时间”进行排序。

2、导入： 点击“导入”，显示当日可用的导入次数，在文件中选择支持的模型格式，选择后开始进行导入。支持的模型格式为：IGES、STEP、PTC、NX、CATIA、SolidWorks、ParaSolid、OBJ、STL、IFC、3DM、Revit、PDF、DWG。 （说明：在项目管理界面导入的文档自动创建一个项目，项目中显示导入的文档。）

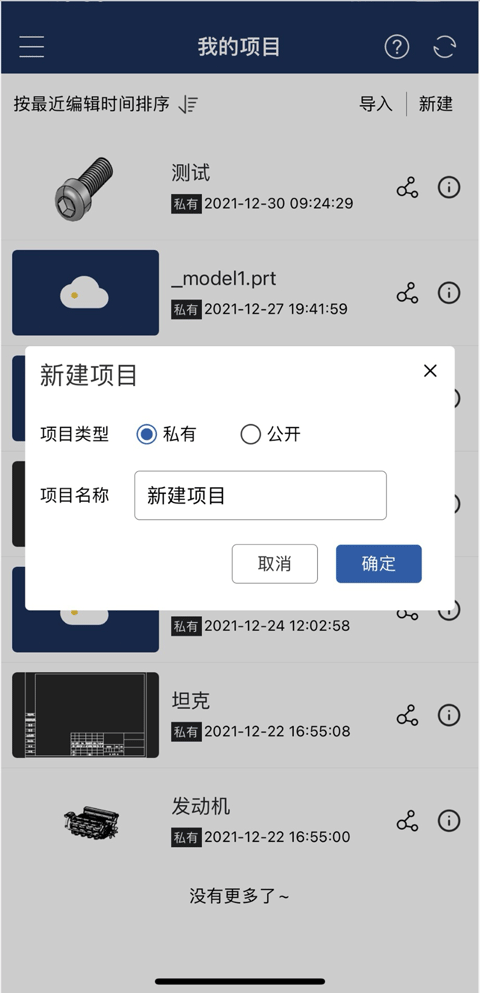

3、新建操作：点击界面上的“新建”按钮后，底部会弹出新建选项菜单，从中能够选择创建新项目或者新文件夹。当选择新建项目时，还可以进一步将项目类型设置为私有或公开。并且在新建项目的过程中，系统会默认自动生成一个空白的零件文档和装配文档。

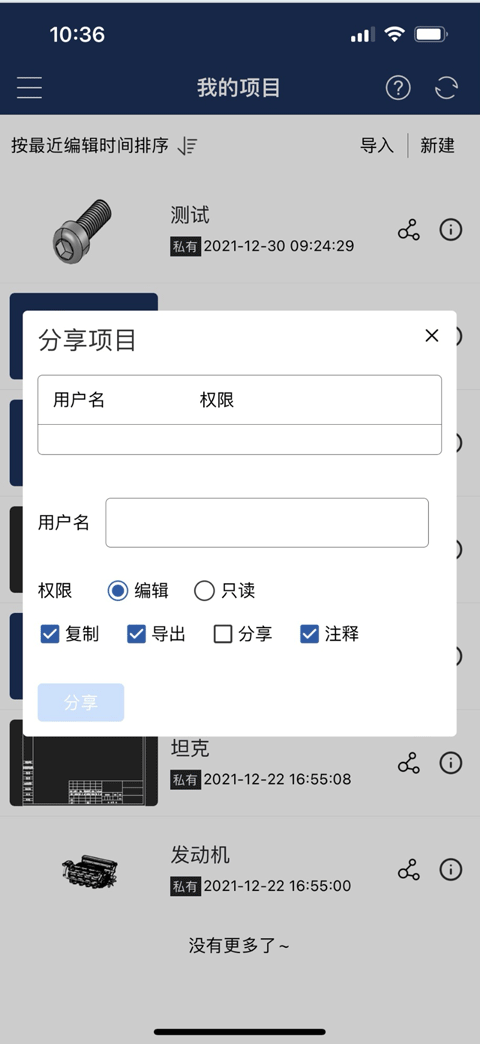

4、分享操作：点击“分享”按钮后，会弹出分享界面，在该界面中输入被分享者的用户名以及所需设置的权限等信息，即可完成分享。

5、详情：点击“详情”按钮后，会弹出详情面板。该面板展示项目或文件夹的详细信息，具体包含项目/文件夹名称、所有者、最近编辑时间、标签、已点赞状态以及副本相关内容。

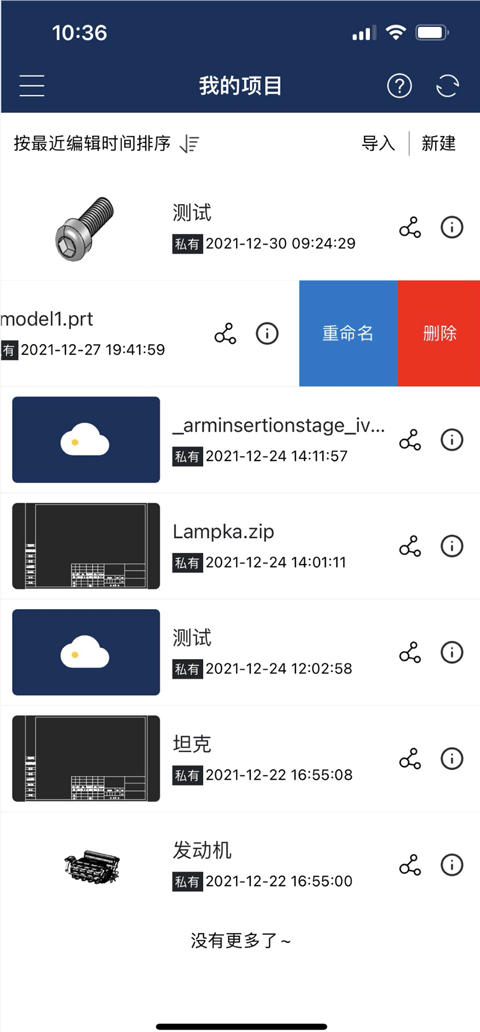

6、右划菜单：右划菜单可对项目或文件夹执行重命名、删除操作。

7、我的项目：显示自己创建的项目和文件夹。

8、已与我分享：显示被分享的项目。

9、公开项目：CrownCAD里所有用户创建的公开项目。

10、扫码登录：登录CrownCAD网页端时，可通过扫码的方式完成登录操作。

11、指导教程：可观看CrownCAD web产品的指导教程视频。

12、帮助手册： 查看CrownCAD 的帮助手册。

13、问题反馈： 欢迎向我们反馈应用问题及建议。

14、设置： 账号绑定、关于我们、退出登录、注销账号。

二、文档管理

文档管理负责集中管控当前项目里的全部零件、装配体、工程图、文件夹等各类文件。当用户处于项目管理界面，点击任意一个项目时，首先进入的便是该项目对应的文档管理页面。

文档管理界面提供导入、排序、显示等命令。

1、导入： 点击“导入”，显示当日可用的导入次数，在文件中选择支持的模型格式，选择后开始进行导入。支持的模型格式为：IGES、STEP、PTC、NX、CATIA、SolidWorks、ParaSolid、OBJ、STL、IFC、3DM、Revit、PDF、DWG。 （说明：在文档管理界面导入的文档显示在当前文档中。）

2、排序： 按照“创建时间”、“名称排序”。

3、显示功能：支持依据文档类型，灵活选择仅显示装配、仅显示零件，或是全部内容显示。

三、通用命令

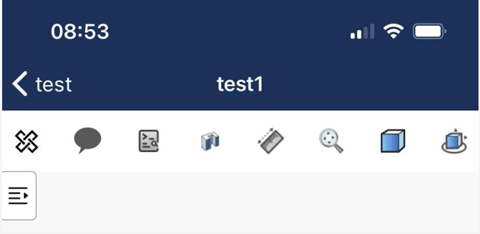

在零件文档或装配文档里，通用命令是一致的，主要包含注释、质量属性、评估、视图、渲染等内容。

1、协作

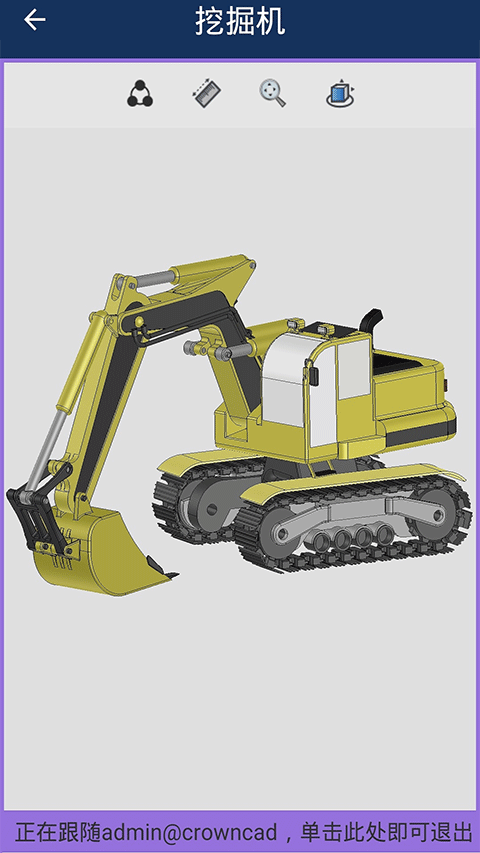

协作：该命令在多人同时打开同一文档时显示，点击后显示当前打开该文档的账号名称，可选择是否跟随。

详情可查看共享协作。

2、注释

注释：可以给当前文档添加注释或者进行回复，以便和该项目的所有者、被分享者开展文字交流。

3、质量属性

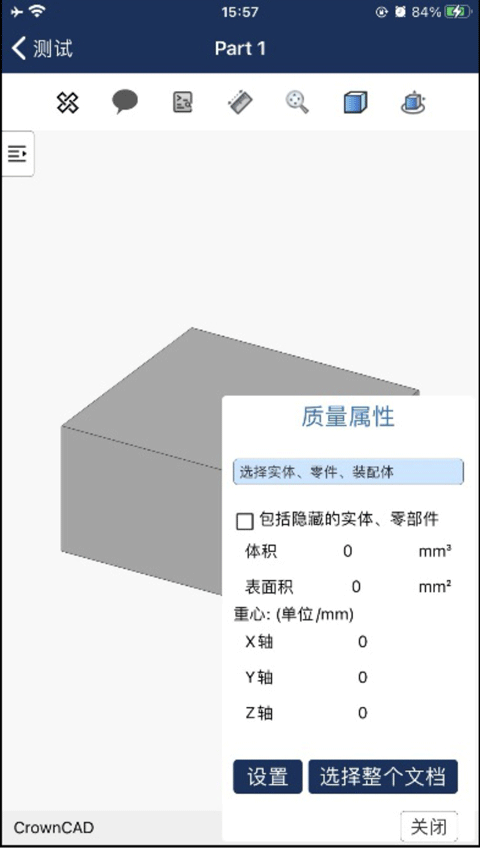

质量属性：计算模型的体积、面积、重心。

打开质量属性对话框时，系统会默认对整个文档进行质量属性计算，这一规则适用于零件文档和装配文档，具体情况可参考下图。

各控件说明：

拾取框的功能说明如下：在零件文档里，能够选择一个或者多个实体；而在装配文档中，则可以选择一个或者多个零件，也能选择子装配。

包括隐藏的实体、零部件：勾选此选项后，系统会将隐藏的实体纳入计算范围。

体积、表面积、重心：所选实体的体积、表面积、重心，不包含曲面。

设置：能够根据实际需求，对计算参数的单位、精度以及表示方式进行个性化配置。

选择当前文档：对当前文档里的所有实体以及子零部件的质量属性进行计算。

四、剖视图

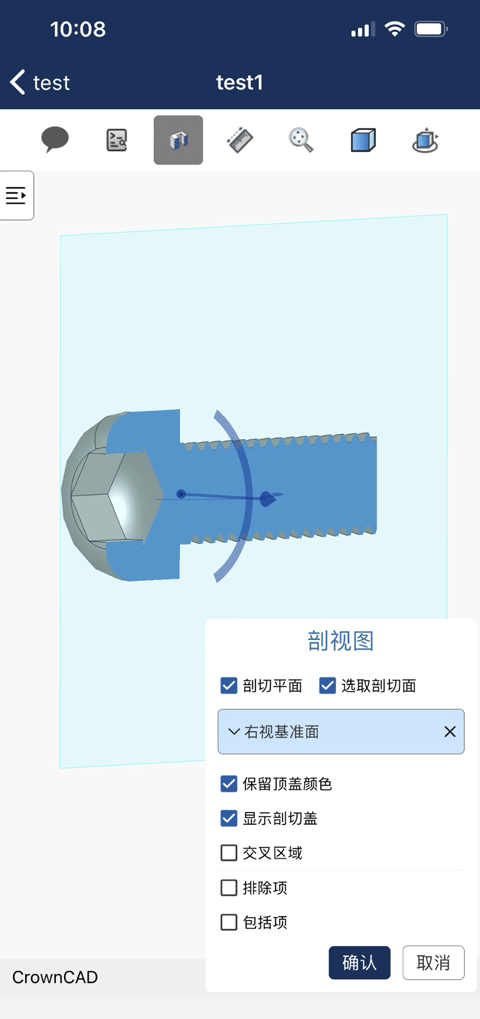

剖视图：启动剖切功能，选定剖切面后，模型的剖视图便会呈现出来。

各控件说明：

选择剖切面：勾选该选项后，能够选取一个或多个实体面、平面、基准面；若不勾选，则无法进行剖切面的选择。

保留顶盖颜色：不同的剖切面显示不同的颜色。

显示剖切盖：用指定颜色呈现剖面效果。若不勾选该选项，就能看到模型内部结构。

交叉区域：当选择基准面或面时，会依据其交点与模型边界框来划分区域并展示；若未进行选择，则呈现剖面视图的平面。

排除项：所选实体将不再进行剖切。

包括项：所选实体将进行剖切。其他实体不进行剖切。

再次点击，退出剖视图。

五、测量

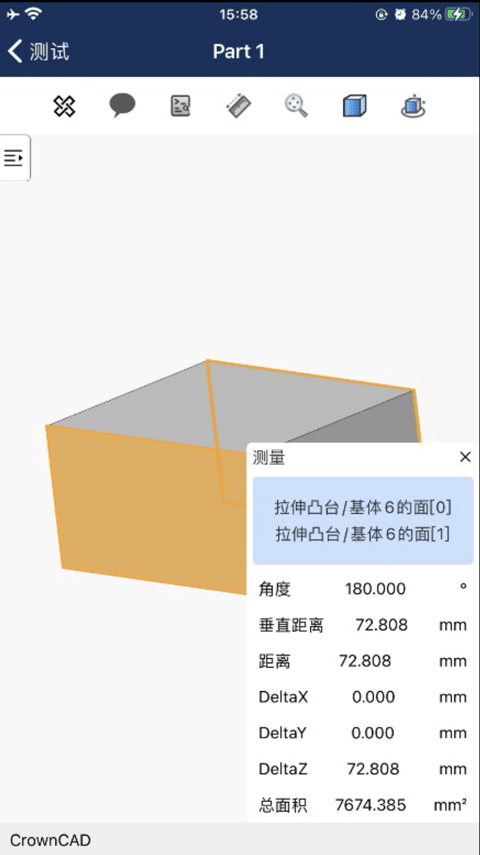

测量实体边线、圆、两元素距离。

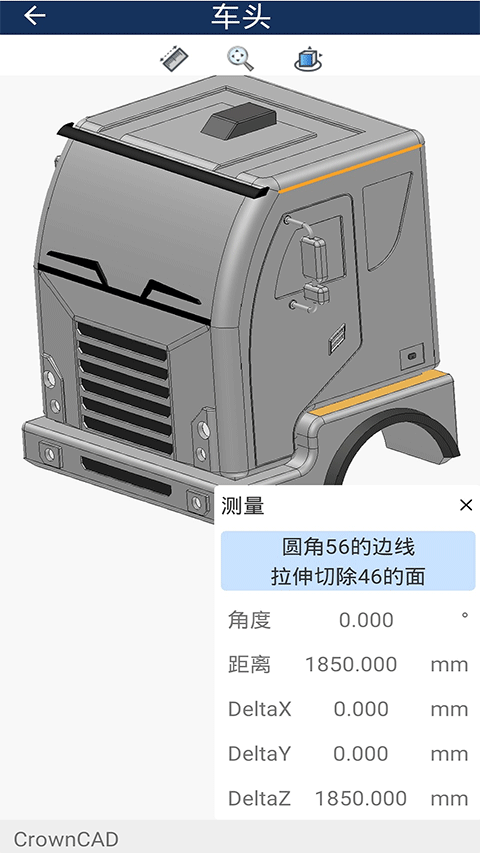

当拾取视口中的元素时，测量面板会显示对应的距离等信息，具体显示内容如下。

1、自适应

调整放大或缩小的视口范围以查看整个模型。

2、渲染模式

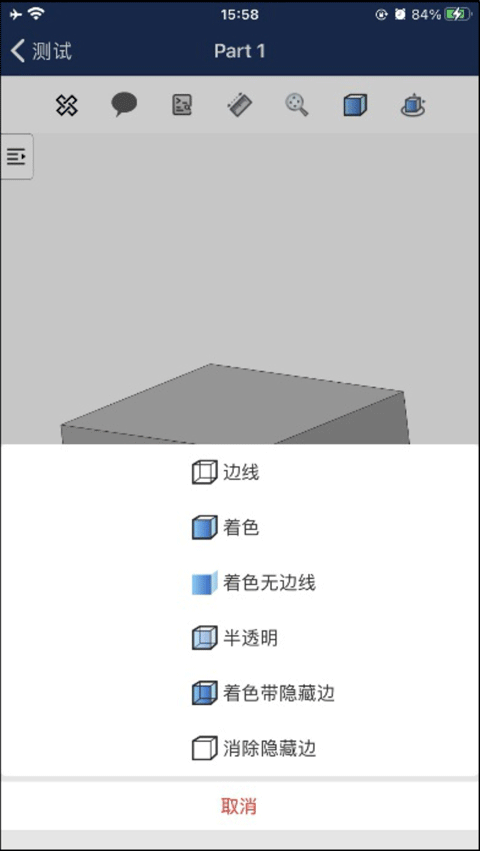

设置零部件的渲染样式，其显示效果如下图所示，默认呈现为着色状态。

3、视图方向

可以借助视图方向快捷功能来查找相机视图，从而快速定位到相应的视图方向。

六、零件

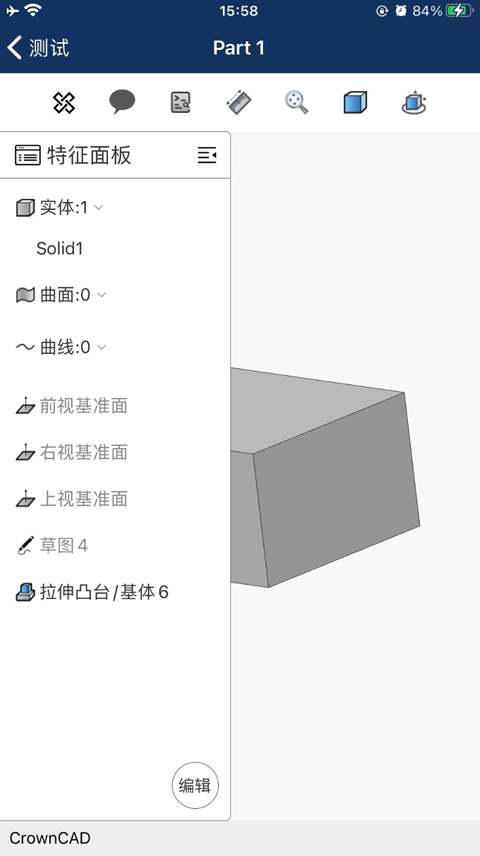

除通用命令外，零件界面中，显示零件的特征面板。

特征面板：呈现当前零件的构成、基准面以及建模特征，用户能够选择特征的显示或隐藏。目前暂不支持对零件进行编辑，若需编辑零件，可通过浏览器端来完成零件的编辑操作。

软件优势

1、快速高效：能够顺畅打开天正建筑以及autocad全版本格式的dwg二维与三维图纸；

2、精准工具：配备测量、标注、捕捉、绘制等各类专业编辑功能；

3、便捷分享：支持微信、QQ、微博等传输渠道，图纸交流畅通无阻；

4、完整显示：首创浩辰云字体技术，精准呈现图纸信息，彻底摆脱乱码困扰。

5、即时反馈：专业技术客服在线实时解答，确保咨询问题得到快速响应。

6、一键同步：浩辰云存储空间，电脑图纸轻松同步；

更新日志

v5.6.10版本

【优化】UI更新
