comsol是一款非常适合设计人员使用的耦合分析软件,集结构力学模块、化学工程模块、热传递模块等八大模块于一身,帮助用户短时间内轻松的设计出需要的分析图。
comsol

【基本介绍】

COMSOL当前有一个基本模块和八个专业模块:结构力学模块 (Structural Mechanics Module)、化学工程模块 ( Chemical Engineering Module)、热传递模块 ( Heat Transfer Module)、地球科学模块(Earth Science Module)、射频模块(RF Module)、AC/DC模块( AC/DC Module)、微机电模块 ( MEMS Module)、声学模块 (Acoustics Module)。以及反应工程实验室( COMSOL Reaction Engineering LAB)、信号与系统实验室(Signal&System LAB)、最优化实验室(Optimization LAB)、CAD导入模块( CAD Import Module)、二次开发模块( COMSOL ScriptTM)。

【发展历史】

发展至今,COMSOL当前有一个基本模块和八个专业模块:结构力学模块 (Structural Mechanics Module)、化学工程模块 ( Chemical Engineering Module)、热传递模块 ( Heat Transfer Module)、地球科学模块(Earth Science Module)、射频模块(RF Module)、AC/DC模块( AC/DC Module)、微机电模块 ( MEMS Module)、声学模块 (Acoustics Module)。以及反应工程实验室( COMSOL Reaction Engineering LAB)、信号与系统实验室(Signal&System LAB)、最优化实验室(Optimization LAB)、CAD导入模块( CAD Import Module)、二次开发模块( COMSOL ScriptTM)。
COMSOL公司是全球多物理场建模与仿真解决方案的提倡者和领导者,其旗舰产品COMSOL Multiphysics,使工程师和科学家们可以通过模拟,赋予设计理念以生命。它有无与伦比的能力,使所有的物理现象可以在计算机上完美重现。COMSOL的用户利用它提高了手机的接收性能,利用它改进医疗设备的性能并提供更准确的诊断,利用它使汽车和飞机变得更加安全和节能,利用它寻找新能源,利用它探索宇宙,甚至利用它去培养下一代的科学家。
COMSOL Multiphysics起源于MATLAB的Toolbox,最初命名为Toolbox 1.0。后来改名为Femlab 1.0(FEM为有限元,LAB是取自于Matlab),这个名字也一直沿用到Femlab3.1。从2005年3.2版本开始,正式命名为COMSOL Multiphysics。
从3.2的版本开始,正式命名为COMSOL Multiphysics,因为COMSOL公司除了Femlab外又推出了COMSOL Script和COMSOL Reaction Engineering等一系列相关软件。这两款软件也相当于Femlab的工具箱,也是为了满足科研人员更高的要求。如在COMSOL Script中,你可以自己编程得到自己想要的模型并求解;你也可以通过编程在COMSOL Multiphysics基础上开发新的适用本专业的软件,也就是一个二次开发工具。所以COMSOL只是个公司名,软件名应该是COMSOL Multiphysics。

【软件特点】

COMSOL公司是全球多物理场建模与仿真解决方案的提倡者和领导者,其旗舰产品COMSOL Multiphysics,使工程师和科学家们可以通过模拟,赋予设计理念以生命。它有无与伦比的能力,使所有的物理现象可以在计算机上完美重现。COMSOL的用户利用它提高了手机的接收性能,利用它改进医疗设备的性能并提供更准确的诊断,利用它使汽车和飞机变得更加安全和节能,利用它寻找新能源,利用它探索宇宙,甚至利用它去培养下一代的科学家。

【软件功能】

多物理场仿真带来精确的分析结果
工程仿真成功的关键往往取决于是否能够开发出通过实验验证的模型,以取代传统单纯依靠实验和原型的方式,同时能够从更深层面上理解产品的设计和流程,为之后的设计改进积累,打下基础。与实验或原型测试相比,建模仿真可以帮助开发人员更快、更有效、更精确地优化产品和过程。
对于 COMSOL Multiphysics 用户来说,建模不再受制于其他仿真软件常常存在的各种限制,用户可以自由控制模型的各个方面。软件支持将任意数量的物理场现象耦合在一起,不仅如此,您还可以直接在图形用户界面(GUI)使用方程和表达式来输入用户自定义参数,以传统方法难以实现,甚至是完全无法实现的创造性方式来进行仿真。
精确的多物理场模型能够考虑各种可能的工况和相关的物理效应,能够帮助您理解、设计和优化真实工作条件下的产品和过程。
统一的建模工作流程
使用 COMSOL Multiphysics 建模意味着,您可以在一个软件环境中,任意地切换电磁学、结构力学、声学、流体流动、传热和化学反应现象,或通过偏微分方程组建模的任何其他物理场等多个仿真。您还可以在单个模型中将这些领域的物理现象进行组合。COMSOL Desktop 用户界面为您提供了完整的仿真环境和始终一致的建模工作流程,无论您想要分析和开发哪种类型的设计或过程,都可以遵循同样的建模流程。
几何建模和 CAD 软件接口
操作、序列和选择:
COMSOL Multiphysics 的核心功能提供了丰富的几何建模工具,支持通过实体对象、表面、曲线和布尔操作等来创建零件。您可以通过操作序列来创建几何实体,序列中的每个操作都可以输入控制参数,方便您在多物理场模型中轻松地进行编辑和参数化求解。几何模型中的定义与其相应的物理场设置之间相互关联,这意味着只要几何模型发生变化,软件便会自动将此变化反应到所有与其关联的模型设置中。
您可以将几何模型中的材料域或表面等几何实体进行分组,创建不同的选择,并在定义物理场、划分网格以及后处理等后续操作中使用这些选择。不仅如此,您还可以通过一系列操作来创建参数化几何零件(包括相关选择),然后将它们存储到“零件库”中,以便在多个模型中重复使用。
导入、修复、特征修复和虚拟操作:
CAD 导入模块和 ECAD 导入模块 支持将所有标准 CAD 和 ECAD 文件导入到 COMSOL Multiphysics 中。设计模块进一步扩展了 COMSOL Multiphysics 的几何操作功能。“CAD 导入模块”和“设计模块”均支持对几何模型执行修复和特征去除操作。软件也支持对表面网格模型(如 STL 格式)的导入,用户还可以通过 COMSOL Multiphysics 中的后续操作将其转换为几何对象。与几何序列中的其他操作类似,导入操作也可以与选择和其它相关操作结合使用,以执行参数化和优化分析。
作为特征去除和修复功能的备选方案,COMSOL 软件还支持一些“虚拟操作”。对于如长条面和小面等这些几何特征,建模时包含它们通常并不提高仿真精度,虚拟操作可以用于去除这些几何特征对网格的影响。与特征去除功能不同的是,虚拟操作可以在不改变几何的曲率或保真度的情况下,生成更优质的网格。
众多预置接口和功能,支持基于物理场建模
COMSOL? 软件提供了一系列预定义的物理场接口,用于模拟各种物理现象,其中包括了很多常见的由多个物理场共同作用引起的现象。物理场接口是专门针对特定科学或工程领域问题建模的用户界面,用户在其中可以自由设定模型的各个方面 - 从参数定义、离散化,到分析和求解结果。
当选定某个特定的物理场接口后,软件会给出相应的研究类型供用户选择,例如瞬态或稳态求解。除此之外,软件还会自动推荐合适的数值离散化方法、求解器设置,以及对应于该物理现象的可视化和后处理图表。用户还可以对物理场接口进行自由组合,用来描述涉及多种物理现象的复杂过程。
COMSOL Multiphysics 平台软件预置了大量的核心物理场接口,涉及固体力学、声学、流体流动、传热、化学物质传递和电磁学等诸多领域。COMSOL 产品库中包含的附加模块提供了丰富的专业用户界面,扩展了软件在相应领域的建模功能,是对软件核心建模功能的有力补充。
基于方程建模带来灵活、透明的建模功能
要想真正推动科学与工程研究及创新,软件工具仅提供一成不变的工作环境是远远不够的。理想的软件应该直接在用户界面中提供模型定义,并支持用户根据数学方程进行定制。COMSOL Multiphysics 的功能应运而生,完全具备这种级别的灵活性,在生成数值模型之前,其内置的方程编译器可以先快速地编译表达式、方程及其他数学描述。软件支持在物理场接口中添加和定制表达式,用户可以将这些表达式自由耦合,从而模拟多物理场现象。
丰富的定制功能不仅限于此。借助“物理场开发器”,您还可以根据自己的方程来创建新的物理场接口,并在之后的建模工作中调用和修改这些接口,也可以将其分享给其他同事。
自动和手动网格剖分
根据物理场的类型或多物理场组合,COMSOL Multiphysics 提供了多种模型离散化和网格剖分方面的方法供您选择。离散化方法主要是基于有限元方法(相关方法的完整列表,请参见本页的求解器一节),而通用的网格剖分算法可以使用相应的单元类型来创建与所用数值方法相匹配的网格。例如,默认算法可以采用自由四面体网格,或采用四面体与边界层网格的组合,来实现更迅速、更精确的求解。
对于所有网格类型,都可以在求解过程中或研究步骤序列中执行网格细化、重新剖分网格或自适应网格剖分操作。
研究步骤序列、参数研究和优化
研究或分析类型:

当您选中某个物理场接口后,COMSOL Multiphysics 会给出相应的研究(分析类型)。例如,对于固体力学分析,软件会建议您执行瞬态、稳态或特征频率研究;对于 CFD 问题,软件则只建议您使用瞬态和稳态研究。当然,您也可以自由地选择其他研究类型。 用户可以通过设定一系列研究步骤来构建求解过程,其中,用户可以选择每个研究步骤中所求解的模型变量。在求解序列中,任何研究步骤所得到的解都可以用作后续研究步骤的输入。
扫描、优化和估计:
任何研究步骤都可以通过参数化扫描来运行,参数化扫描可以基于模型中的一个或多个参数,包括几何参数、物理场定义中的设置等。您可以使用不同的材料及其定义的属性来执行扫描,也可以对一组定义的函数执行扫描。
您可以使用优化模块执行优化研究,对多物理场模型进行拓扑优化、形状优化或参数估计。COMSOL Multiphysics 提供无梯度和基于梯度两种优化方法。最小二乘法公式和一般优化问题公式可用于参数估计。软件还提供内置的灵敏度研究,用于计算目标函数相对于模型中任何参数的灵敏度。
先进的数值方法实现精确求解
COMSOL Multiphysics 的方程编译器为数值引擎提供了最佳动力:用于稳态(稳定)、瞬态、频域和特征频率研究的全耦合偏微分方程组。软件使用有限元法(FEM),对偏微分方程组的空间变量 (x, y, z) 进行离散化处理。对于某些特定问题,也可以使用边界元法(BEM)将空间离散化。对于空间和时间相关的问题,则使用直线法,其中使用 FEM(或 BEM)将空间离散化,从而形成常微分方程组(ODE)。然后使用包括时间步进的隐式和显式方法在内的高级方法来求解这些常微分方程。
瞬态和稳态(稳定)问题可以是非线性的,在离散化之后也会形成非线性方程组。COMSOL Multiphysics 中的引擎提供全耦合的雅可比矩阵,用于指定非线性求解器进行求解。阻尼牛顿法用于求解稳态问题的非线性系统,或在时间步进过程中求解瞬态问题。然后,牛顿法使用雅可比矩阵求解一系列线性方程组,得到非线性系统的解。
对于线性问题(也在非线性求解器步骤中求解,请参见上文),COMSOL 软件提供直接求解器和迭代求解器。直接求解器可用于求解中小型问题,而迭代求解器则用于较大的线性系统。COMSOL 软件提供多种迭代求解器,其中内置了先进的预条件器(如多重网格预条件器)。这些预条件器可以确保迭代求解过程稳定、快速地执行。
不同的物理场接口还可以针对一系列问题提供了相应的求解器默认设置。这些设置并不是固定不变的;您可以直接在用户界面的每个求解器节点下更改和手动配置求解器的设置,针对您的具体问题调整其求解性能。只要满足条件,求解器和其他计算密集型算法便会完全并行,实现多核和集群计算。共享内存和分布式内存方法都可用于直接和迭代求解器,并能用于大型参数化扫描。求解过程中的所有步骤都可以使用并行计算。

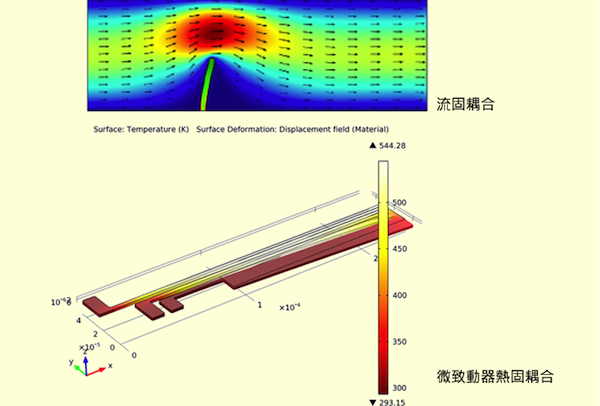

丰富的可视化和后处理工具帮助展示建模结果
COMSOL Multiphysics 提供了强大的可视化和后处理工具,可以帮助您以简洁有效的方式展示您的仿真结果。您可以使用软件的内置工具,也可以在软件中输入数学表达式,通过派生物理量来增强可视化效果。因此,您可以在 COMSOL Multiphysics 中生成与仿真结果有关的任何物理量的可视化效果。
可视化功能包括表面图、切面图、等值面图、截面图、箭头图和流线图等众多绘图类型。软件提供一系列数值后处理工具用于计算表达式,例如积分和导数。您可以计算实体、表面、曲边以及点上的任意物理量或派生物理量的最大值、最小值、平均值和积分值。许多基于物理场的模块还包含了特定工程和应用领域的专用后处理工具。

【安装教程】

5.3和5.2安装类似,(以5.2为例)

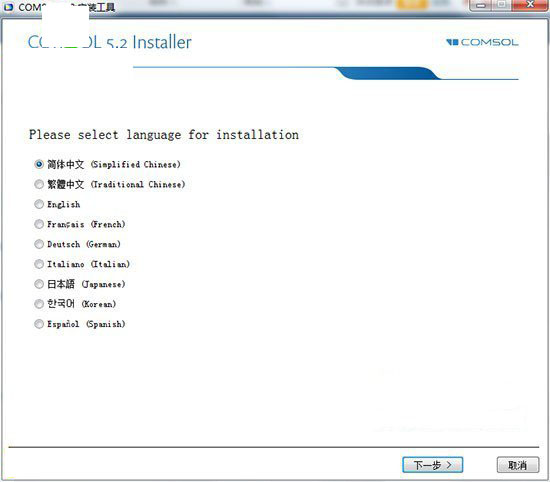

1、选择语言,支持(简体中文)

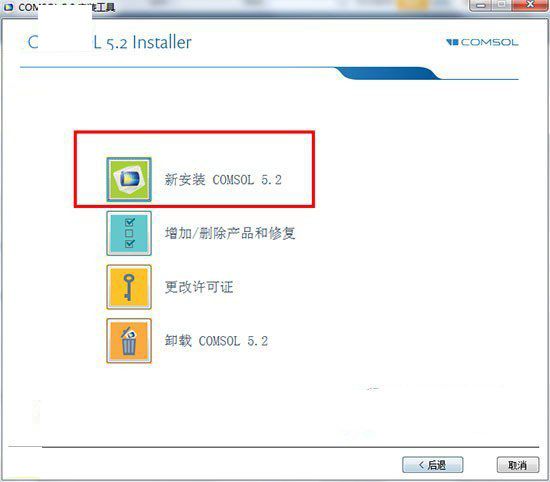

2、点击“新安装 COMSOL 5.2”

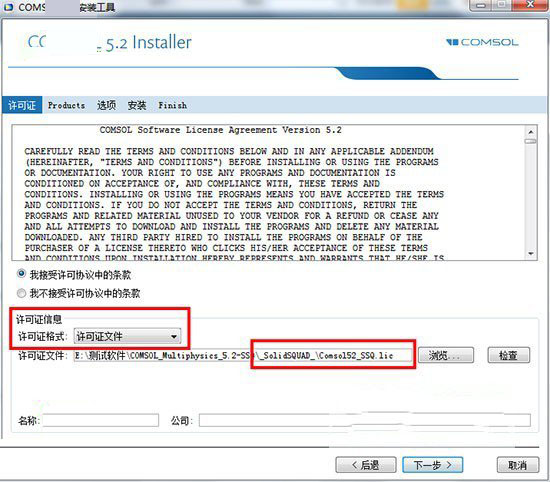

3、允许用户协议,将许可证格式修改为“许可证文件”,然后点击浏览载入安装包中“_SolidSQUAD_”目录下的“Comsol52_SSQ.lic”

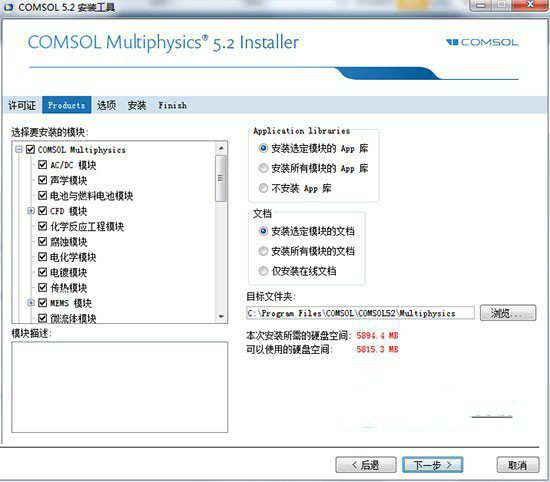

4、选择安装模块和安装目录

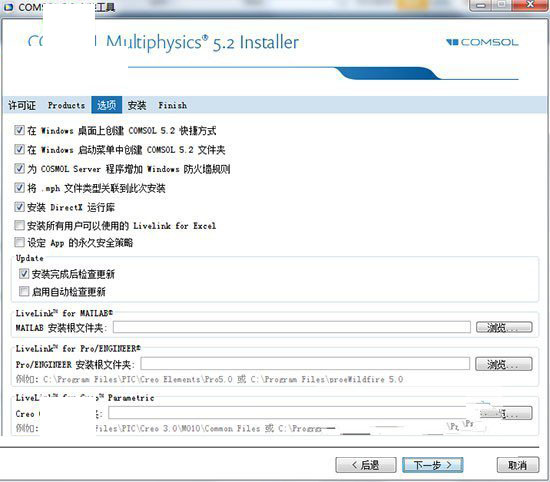

5、此处可以添加MATLAB、Pro/E等软件的链接。

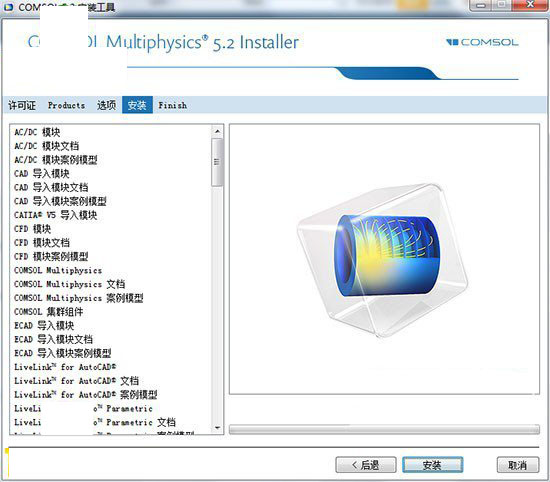

6、等待安装完成

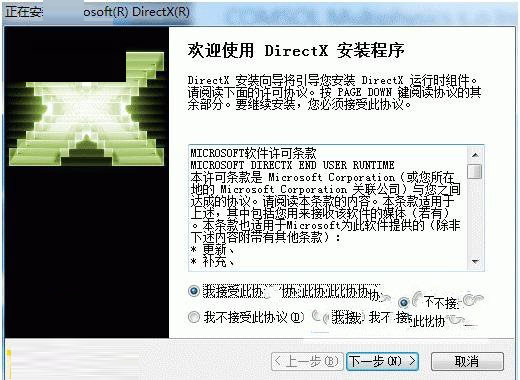

7、安装中途会弹出DX的安装程序,接受协议后按照提示点击下一步

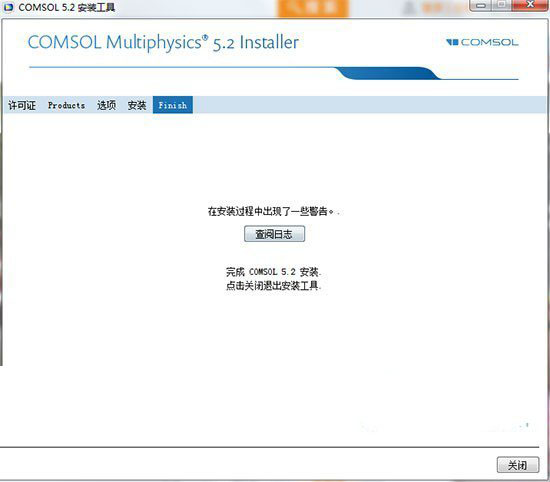

9、安装完成

10、我们安装的时候载入过证书,所以直接运行桌面COMSOL 5.2的快捷方式就可以进入程序了。

【使用方法】

如何用COMSOL建模?
模型向导

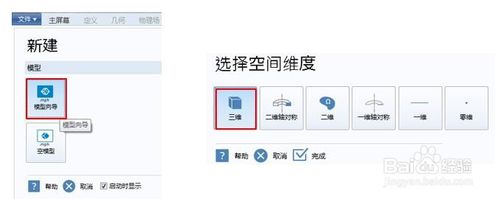

1.选择模型向导;三维

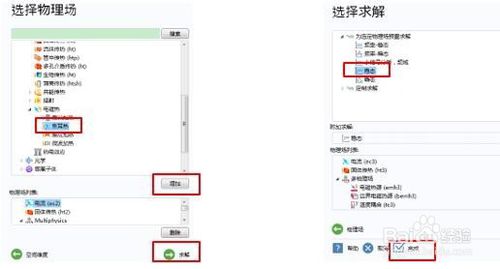

2.点击焦耳热-增加-求解;稳态-完成

几何
1.点击几何,设置长度单位:um

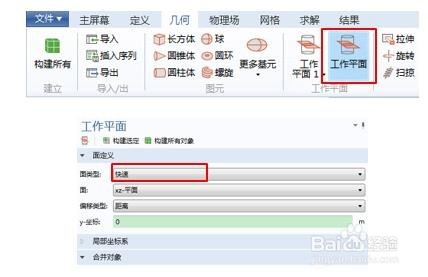

点击功能区几何-工作面;xz平面

2.右击工作平面-面几何,选择多边形;

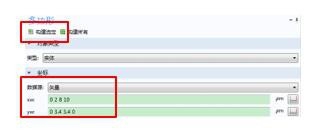

在多边形坐标中分别输入:
Xw:  0  2  8  10
Yw: 0 3.4 3.4 0
点击构建选定

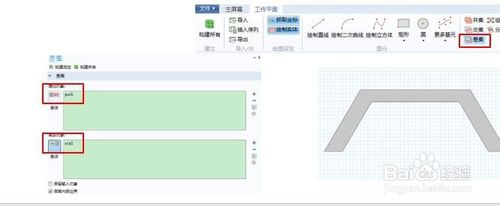

3.点击工作平面-差集;
选择增加对象、减去对象(活动鼠标滑轮选择不同区域)
点击创建选定

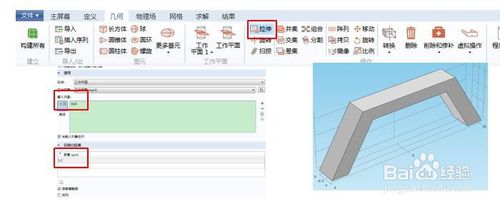

4.点击几何-拉伸;设置拉伸长度为1.2。
点击构建选定。

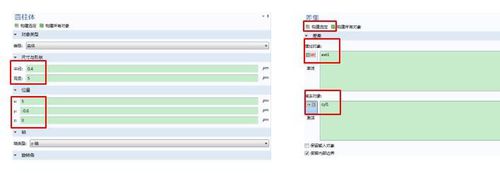

5.点击几何-圆柱体;设置尺寸(0.4,5),位置(5,-0.6,0)。
点击几何功能区差集,设置如下;点击创建选定。

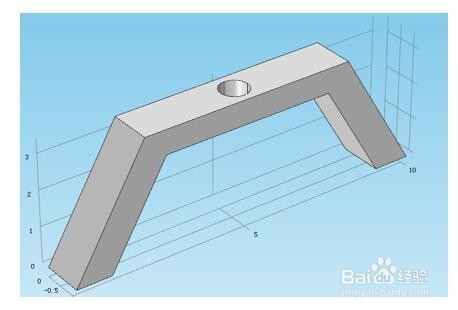

6.几何模型如图所示
