sw6-2011下载(过程设备强度计算软件) v2.0 官方免费版

sw6是一款功能强大、简单实用的设备强度计算软件，这款软件用多个设备计算程序，包括了：U形管换热器、球形储罐、固定管板换热器等等。相信能够为从事相关行业的用户带来极大的便利。

【基本介绍】

sw6软件是一款专业性十足的设计计算机软件，主要用于化工设备、压力容器等计算相关，软件功能非常全面，操作简单，输入数值即可得到结果！

【官方介绍】

SW6是以GB150、GB151、GB12337、JB4710及JB4731等一系列与压力容器、化工过程设备设计计算有关的国家标准、行业标准为计算模型的设计计算软件。SW6包括十个设备计算程序，分别为卧式容器、塔器、固定管板换热器、浮头式换热器、填函式换热器、U形管换热器、带夹套立式容器、球形储罐、高压容器及非圆形容器等，以及零部件计算程序和用户材料数据库管理程序。

【特色介绍】

1、卧式容器整体计算1，填函式换热器1、内压圆筒压力面积法，内压圆筒大开孔分析法
2、内压塔器变径，内压球壳跳档，内压碟封失稳最小厚度，立式容器整体1，拉撑平盖
3、角钢加筋平盖，加筋圆形平盖，焊制三通，固定管板换热器1，高压椭圆密封
4、负压球罐，浮头换热器1，非圆形1，法兰另一方法整体整体，带加强筋圆形平盖
5、齿啮式卡箍，爆破片气体，半圆管夹套圆筒，安全阀饱和蒸汽，U形管换热器1

【功能介绍】

1、软件的局部应力计算模块增加了CSCBPV-TD001-2013的内容，即在零部件中的局部应力计算类型中增加了内压与支管外载作用下应力分析的工程计算方法。
2、十个设备计算程序则几乎能对该类设备各种结构组合的受压元件进行逐个计算或整体计算。
3、也可对HG20582-1998《钢制化工容器强度计算规定》中的一些较为特殊的受压元件进行强度计算。
4、零部件计算程序可单独计算最为常用的受内、外压的圆筒和各种封头，以及开孔补强、法兰等受压元件。

【安装步骤】

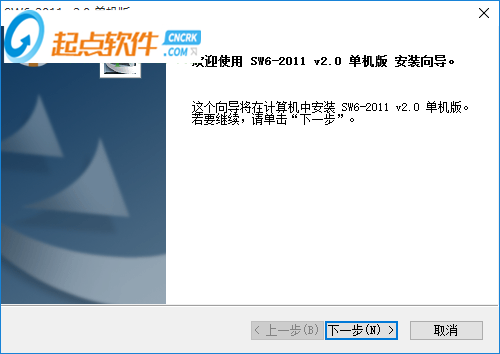

1、下载解压文件，找到“setup.exe”双击安装

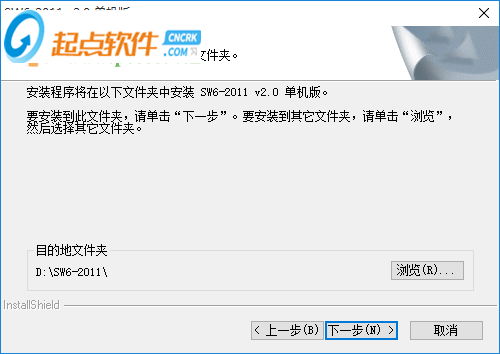

2、设置软件的安装位置，如图所示，这个是默认的，您可以点击浏览按钮进行修改

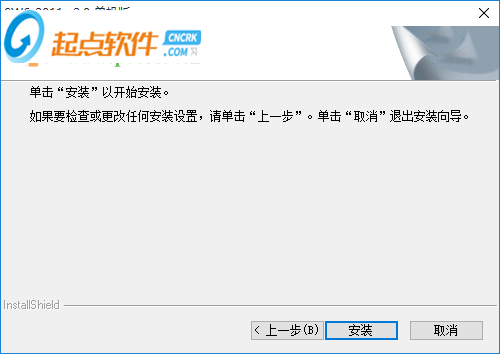

3、现在已经准备好所有的安装文件了，点击安装功能就可以了

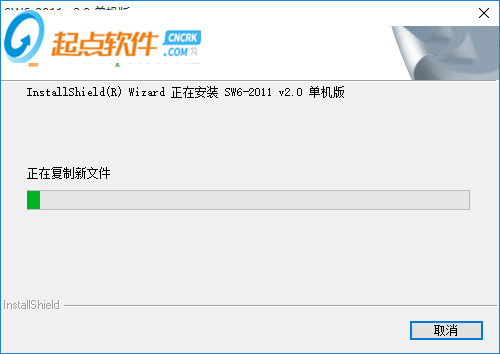

4、软件正在安装中，可以查看安装的进度。请稍后

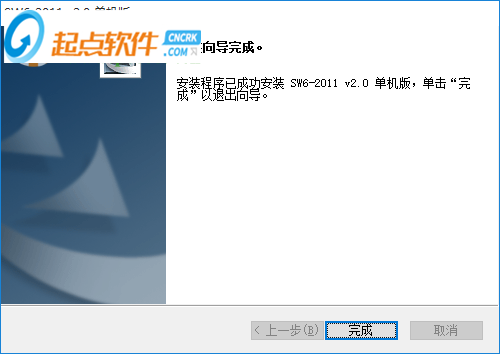

5、出现安装完成的提示，点击完成按钮退出即可

【使用方法】

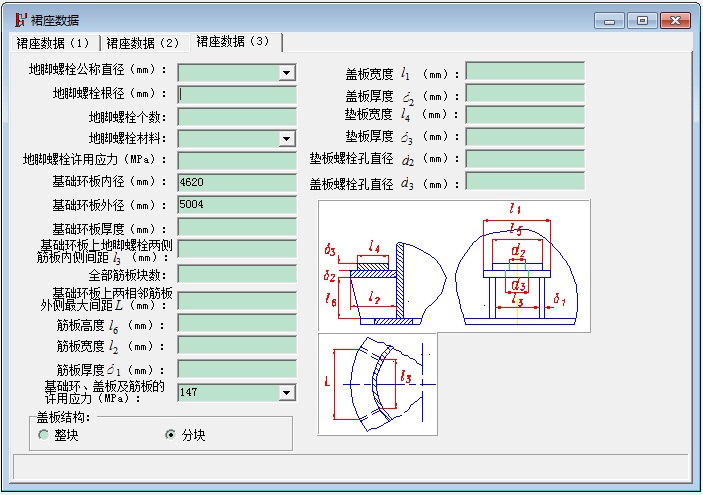

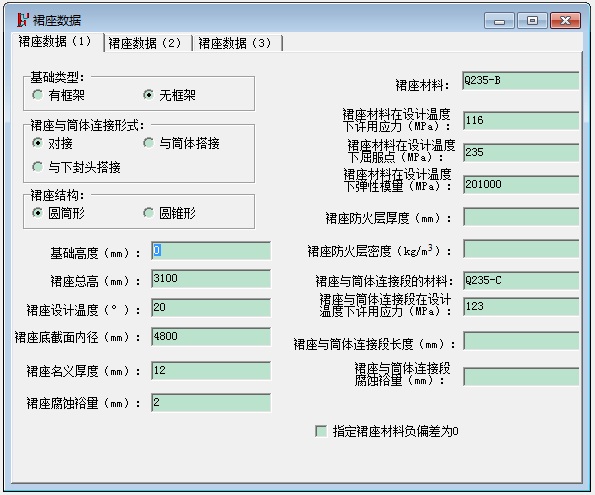

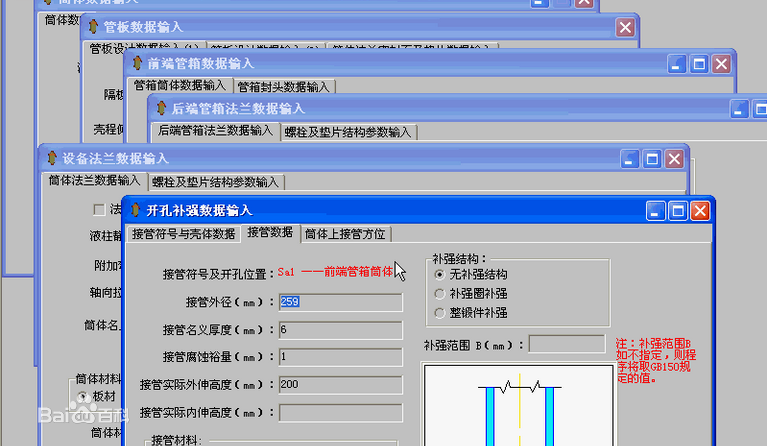

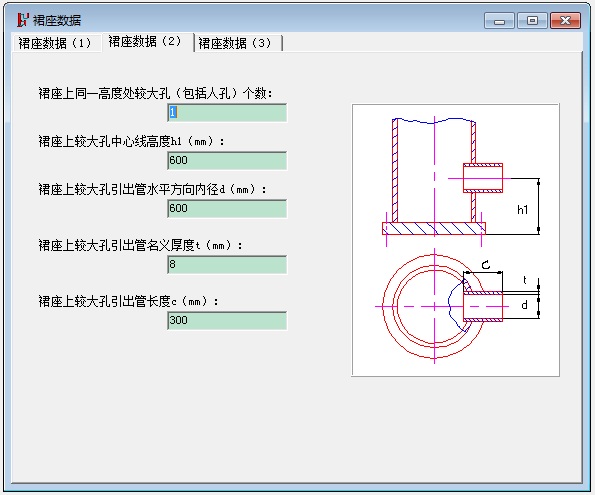

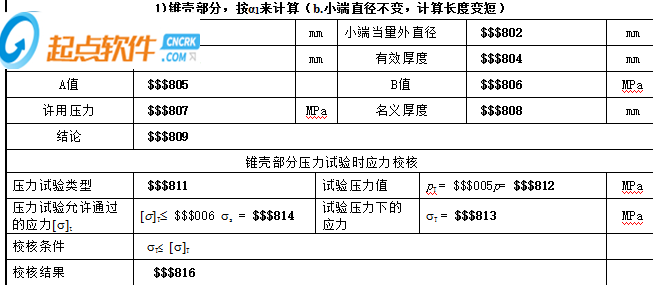

锥壳部分，按α1来计算（b.小端直径不变，计算长度变短），锥壳部分压力试验时应力校核


所需加强面积，有效加强面积，锥壳和筒体连接处的加强计算

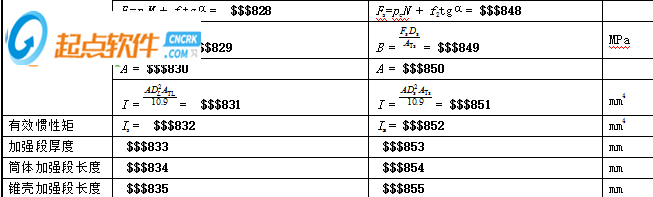

有效惯性矩。加强段厚度，筒体加强段长度，锥壳加强段长度

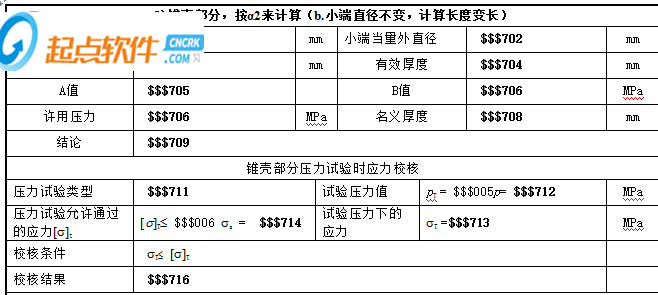

锥壳部分，按α2来计算（b.小端直径不变，计算长度变长），显示的计算参数以及计算工具如图所示

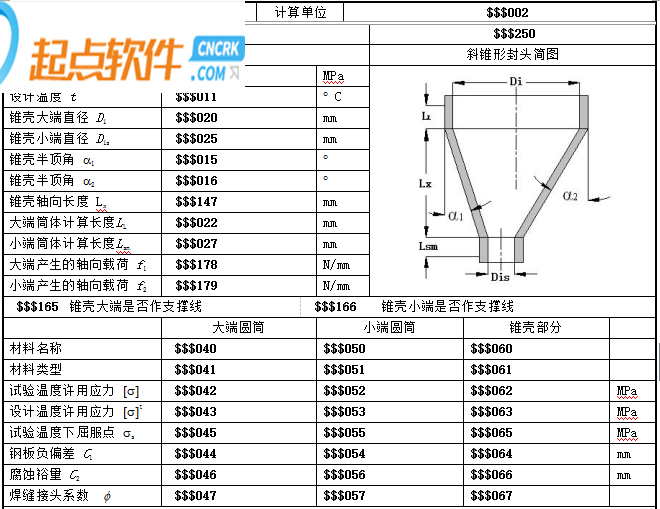

设计压力 pc，设计温度 t，锥壳大端直径 Di，锥壳小端直径 Dis
锥壳半顶角 a1，锥壳半顶角 a2
锥壳轴向长度 Lx，大端筒体计算长度LL
小端筒体计算长度Lsm，大端产生的轴向载荷 f1，小端产生的轴向载荷 f2


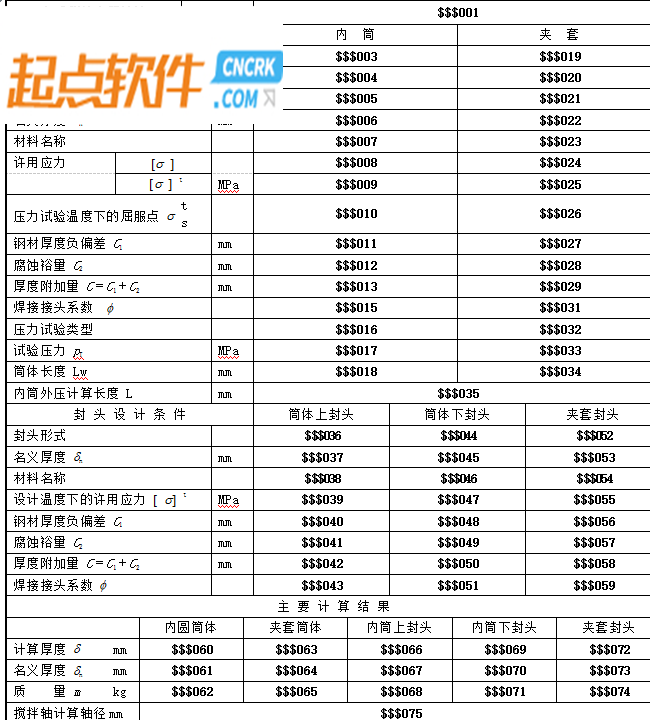

设计压力 p
设计温度 t
内径 Di
名义厚度 dn
材料名称
许用应力[s ]
[s ] t
压力试验温度下的屈服点 s s(t)
钢材厚度负偏差 C1
腐蚀裕量 C2
厚度附加量 C＝C1＋C2
焊接接头系数 f
压力试验类型
试验压力 pT
筒体长度 Lw
内筒外压计算长度 L

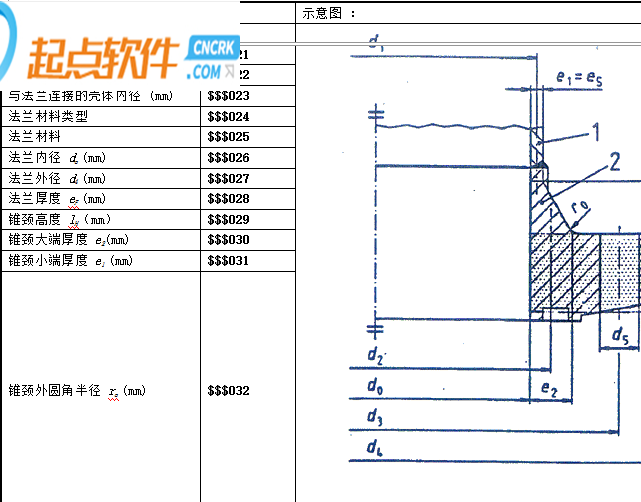

法兰形式整体带颈法兰
与法兰连接的壳体有效厚度(mm)
与法兰连接的壳体材料
与法兰连接的壳体内径 (mm)
法兰材料类型
法兰材料
法兰内径 do (mm)
法兰外径 d4 (mm)
法兰厚度 eF (mm)
锥颈高度 lH（mm）
锥颈大端厚度 e2(mm)
锥颈小端厚度 e1 (mm)


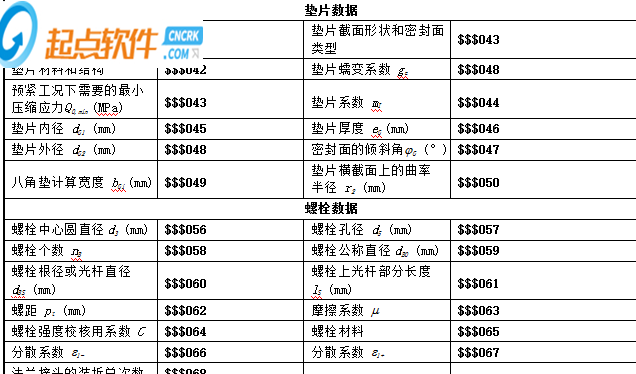

垫片材质和结构分类
垫片材料和结构
预紧工况下需要的最小压缩应力Q0,min (MPa)
垫片内径 dG1 (mm)
垫片外径 dG2 (mm)
八角垫计算宽度 bGi (mm)
螺栓数据
螺栓中心圆直径 d3 (mm)
螺栓个数 nB
螺栓根径或光杆直径 dBS (mm)
螺距 pt (mm)
螺栓强度校核用系数 C
分散系数 e1-
法兰接头的装拆总次数


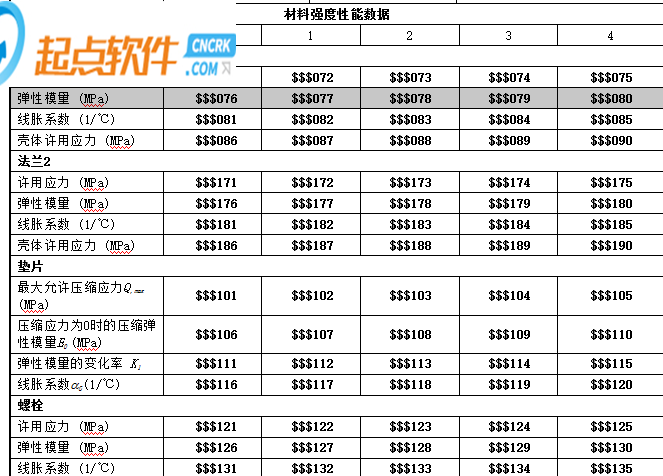

许用应力 (MPa)
弹性模量 (MPa)
线胀系数 (1/℃)
壳体许用应力 (MPa)
法兰2
许用应力 (MPa)
弹性模量 (MPa)
线胀系数 (1/℃)
壳体许用应力 (MPa)
垫片
最大允许压缩应力Q,max (MPa)
压缩应力为0时的压缩弹性模量E0 (MPa)
弹性模量的变化率 K1
线胀系数aG(1/℃)
螺栓
许用应力 (MPa)
弹性模量 (MPa)
线胀系数 (1/℃)


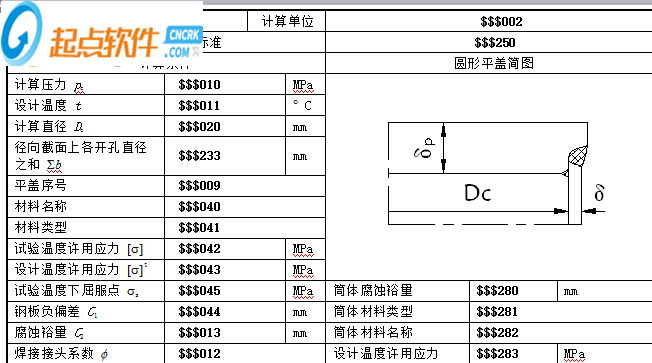

计算压力 pc
设计温度 t
计算直径 Dc
径向截面上各开孔直径之和 Σb
平盖序号
材料名称
材料类型
试验温度许用应力
设计温度许用应力 t
试验温度下屈服点 ss
钢板负偏差 C1
腐蚀裕量 C2
焊接接头系数 f

【常见问题】

1. 无垫片焊接高颈法兰 编排 WORD格式第一页内容会重叠在底部页眉下 , 第二页空白，如何解决？
解决方法：按一下 WORD顶部的撤消上次操作图标即可。

2. 反向法兰计算怎么操作？
a、出计算书时时常出现法兰厚度为 10.0mm,非计算程序中的厚度最后出的计算书其中的 h 有时候会修改为 10mm,但计算程序中的高度是对 。
解决方法：反向法兰出计算时 , 一定要检查一下法兰厚度 /h 是否正确 , 否则需要重新运行一下出计算书。

b、反向法兰计算程序程序要求输入有效厚度 , 为扣除了腐蚀裕量后的数值 , 即内径加大 , 但出的计算书却在外径上扣除 。

3. 薄管板程序计算完毕后不能出计算书，提示 M06bb_.RTF没找到？
解决方法：将 W6v4\Dot\M06bb.RTF复制，然后将复制文件重命名为 M06bb_.RTF 。

4. 文件名中有小数点 , 不能被打开问题
SW6的一个怪僻 , 文件名中有小数点时可保存 , 但重新打开时报一大串的内部错误。
解决方法：去掉文件名小数点 , 即可恢复正常 !
