Protel DXP是一款非常专业的PCB设计软件,这款软件通过设计输入仿真、PCB绘制编辑、拓扑自动布线、信号完整性分析和设计输出等技术融合,Protel DXP提供了全面的设计解决方案。
Protel DXP

【软件介绍】

Protel DXP2016在前版本的基础上增加了许多新的功能。新的可定制设计环境功能包括双显示器支持,可固定、浮动以及弹出面板,强大的过滤和对象定位功能及增强的用户界面等。Protel DXP是第一个将所有设计工具集于一身的板级设计系统,电子设计者从最初的项目模块规划到最终形成生产数据都可以按照自己的设计方式实现。Protel DXP运行在优化的设计浏览器平台上,并且具备当今所有先进的设计特点,能够处理各种复杂的PCB设计过程。通过设计输入仿真、PCB绘制编辑、拓扑自动布线、信号完整性分析和设计输出等技术融合,Protel DXP提供了全面的设计解决方案。

【功能特点】

1 、通过设计档包的方式,将原理图编辑、电路仿真、 PCB 设计及打印这些功能有机地结合在一起,提供了一个集成开发环境。
2 、提供了混合电路仿真功能,为设计实验原理图电路中某些功能模块的正确与否提供了方便。
3 、提供了丰富的原理图组件库和 PCB 封装库,并且为设计新的器件提供了封装向导程序,简化了封装设计过程。
4 、提供了层次原理图设计方法,支持“自上向下”的设计思想,使大型电路设计的工作组开发方式成为可能。
5 、提供了强大的查错功能。原理图中的 ERC (电气法则检查)工具和 PCB 的 DRC (设计规则检查)工具能帮助设计者更快地查出和改正错误。
6 、全面兼容 Protel 系列以前版本的设计文件,并提供了 OrCAD 格式文件的转换功能。
7 、提供了全新的 FPGA 设计的功能,这好似以前的版本所没有提供的功能。

【软件特色】

1、Protel DXP引入了集成库的概念,这使您在原理图中选择的元器件就已经有了您需要的封装,Protel 2004附带了68,000多个元件的设计库,包括原理图FPGA设计的即调即用及预综合元件集成库,并且这些封装都能完全符合您的要求,当然如果您不满意,也可以修改这个元器件的封装为您所需,当然您还可以在PCB库编辑器制作您所需要的封装。
2、Protel DXP简体中文破解版共可进行74个板层设计,包含32层Signal(信号走线层);16层Mechanical(机构层);16层Internal Plane(内层电源层);2层Solder Mask(防焊层);2层Paste Mask(锡膏层);2层Silkscreen(丝印层);2层钻孔层(钻孔引导和钻孔冲压);1层Keep Out (禁止层);1层Multi-Layer (横跨所有的信号板层) 。
3、软件新增自动布线功能,采用了改进型Situs Topological Autorouting 布线规则。这种改进型的布线规则以及内部算法的优化都大大的提高了布线的成功率和准确率。
4、Protel DXP中的高速电路规则也很实用,它能限制平行走线的长度,并可以实现高速电路中所要求的网络匹配长度的问题,这些都能让您设计高速电路也变的无比的容易。
5、用户还可以在设计规则中制定每个板层的走线规则,包括最短走线,水平,垂直等等。在使用过程中,只要布局适当,进行完全自动布线一次性成功率很高,而且布线完成后需要修改的地方也比较少,只是有几根走直角的线需要修改。
6、Protel DXP不仅提供了部分电路的混合模拟仿真,而且提供了PCB和原理图上的信号完整性分析。混合模拟仿真包括真正的混合3f5 compliant混合电路模拟器电路图编辑的无缝集成,使用户可以直接从电路图进行模拟。
7、为了实现真正的完整的板级设计,Altium公司提出了LiveDesign-enabled的平台概念―这个平台实现了Altium软件的无缝集成。它集成了当今很流行的可设计ASIC(专门应用集成电路)的功能,并提供了原理图和HDL(硬件描述语言)混合设计的功能,而且所有设计I/O的改变均可返回到PCB,使PCB上相应的FPGA芯片I/O发生改变。
8、软件支持更完美的3D功能,在PCB加工之前就可以从各个角度观看PCB及焊装元件后的实物,马上就会给你带来成就感!特别是可支持双屏显示功能。

【文件格式】

.NET 网络表文件
.REP 网络表比较结果文件
.XRP 元件交叉参考表文件
.THG 跟踪结果文件
.HTML 网页格式文件
.XLS EXCEL表格式文件
.CSV 字符串形式文件
.SDF 仿真输出波形文件
.NSX 原理图SPICE模式表示文件
.PcbLib PCB元件库文件
.PrjGrp 项目工程组
.prjPCB PCB设计工程
.prjFpg FPGA设计工程
.SchDoc 电路原理图文件
.PcbDoc 印刷电路板文件
.SchLib 原理图库文件
.IntLib 系统提供集成式元件库文件

【破解方法】

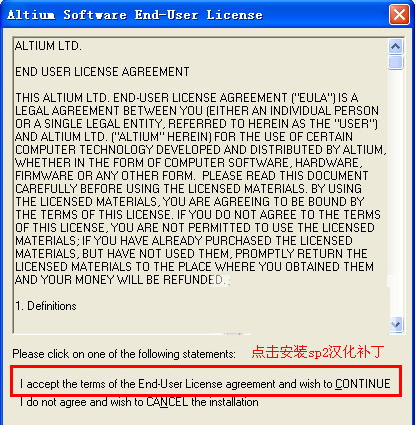

1、Protel DXP安装完成后,进入“汉化补丁”文件夹,双击“DXP2004SP2补丁.exe”安装汉化补丁,一直next即可。

2、再进入“元件库”文件夹,双击“DXP2004SP2_IntegratedLibraries.exe”安装元件库;

3、然后,进入“Protel2004_sp2_单机版注册机”将“Protel2004_sp2_Genkey.exe”复制到软件安装目录下,进行注册激活;
4、一般安装目录为:【C:Program FilesAltium2004】

5、成功后,打开软件,你将看到一个全新中文版界面的protel dxp2004。

【使用方法】

Protel DXP 创建原理图
1、打开Protel DXP软件,我们需要先创建一个工程组。

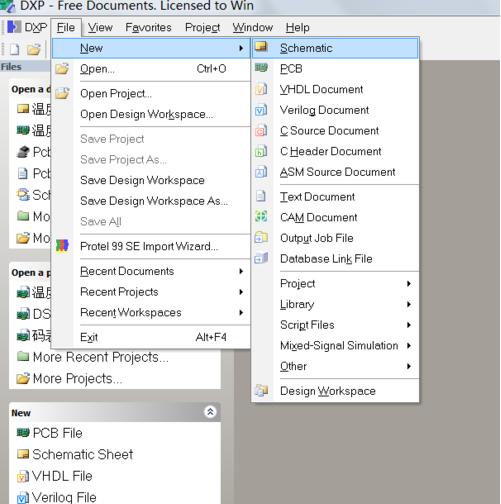

2、创建一个新工程,依次一级一级的菜单,【New】,【Project】,【PCB Project】。

3、创建一个SchDoc 电路原理图文件。当我们做好这些准备工作后,便可开始画图了。

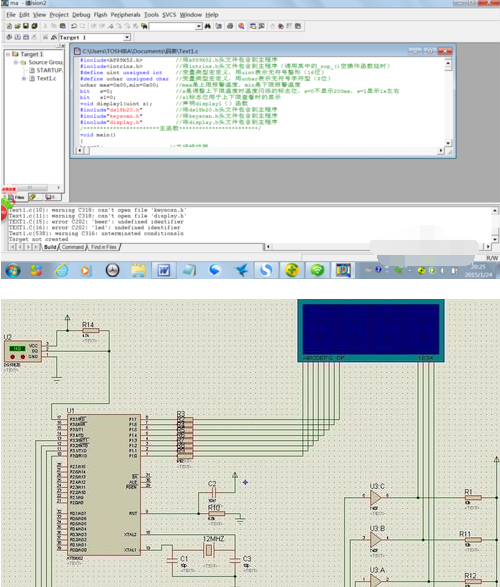

4、Protel DXP可以结合Proteus电路仿真软件,Keil单片机C语言软件,系统的学习单片机。

【使用说明】

Protel DXP如何创建一个新项目?
1、在桌面上点击打开Protel dxp应用程序;

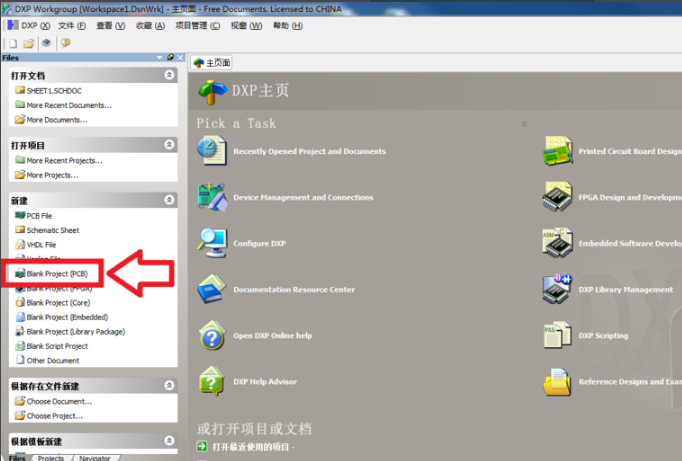

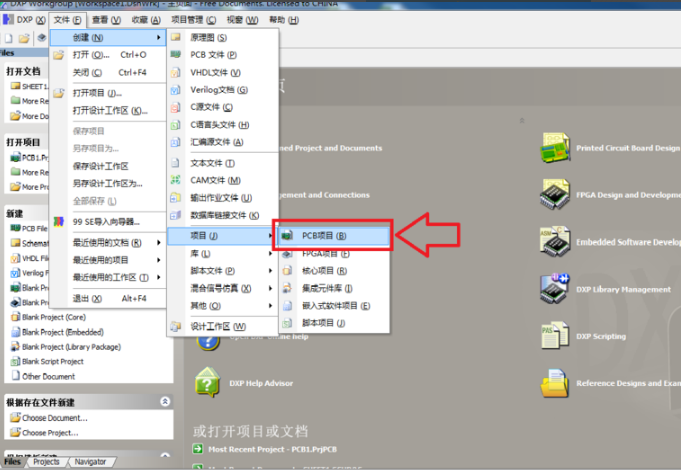

2、创建一个新的PCB项目有两种方式,首先我们可以在左侧的新建窗口中点击Blank Project(PCB)选项;

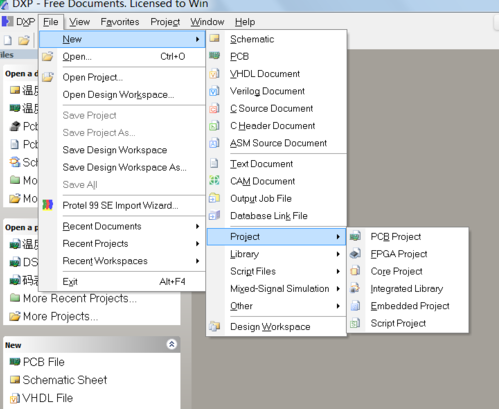

3、另一种方式是打开菜单中的<创建>,然后依次打开<项目>——

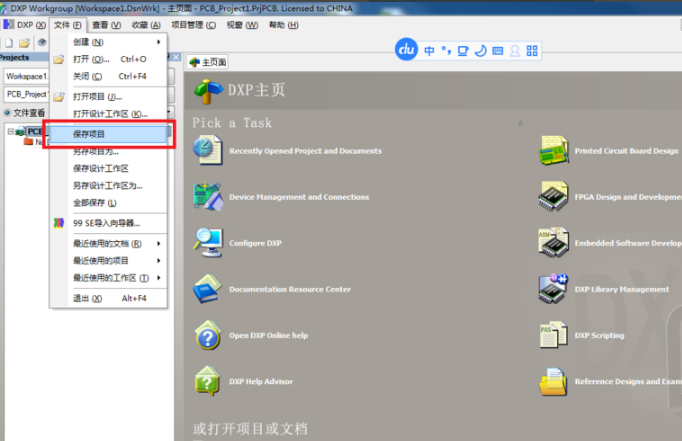

4、我们将这个创建的项目进行保存,打开菜单中的文件选项,然后在下拉的列表中选择保存项目;

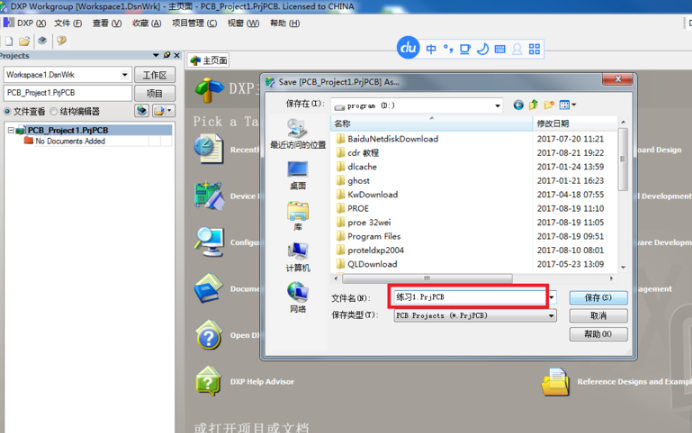

5、选择我们要保存的路径,这里我们将其命名为<练习1..PrjPCB>,然后点击保存;

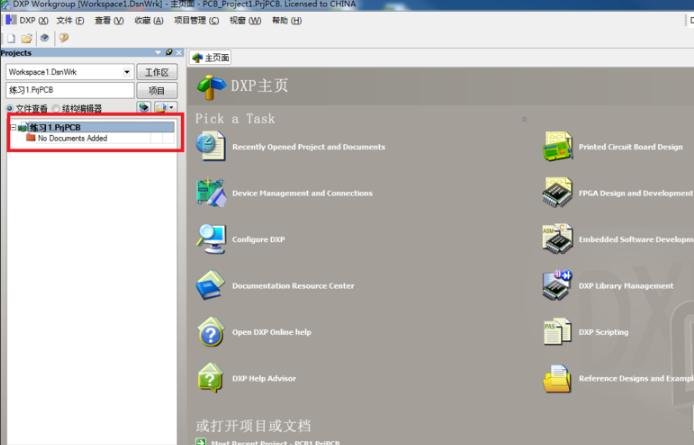

6、此时我们的项目就已创建完成;


CAD图如何导入Protel DXP?

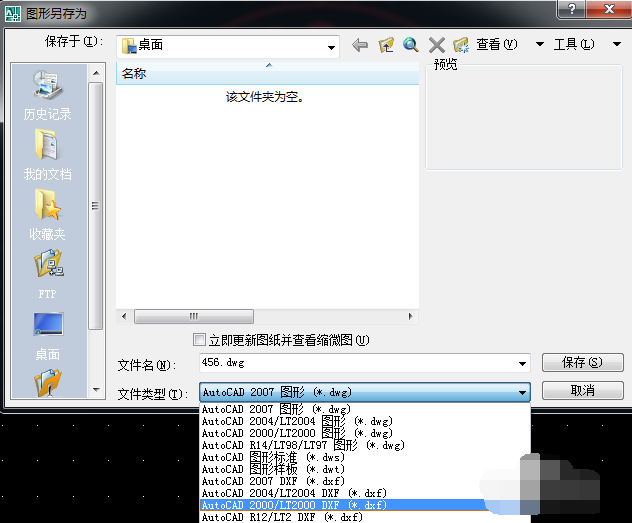

1、把CAD文件保存为2000dxf格式

2、在DXP软件中新建一个Pcb板

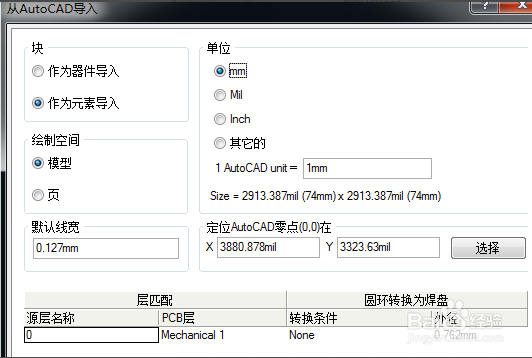

3、打开工具栏上的《文件》,选择《导入》,然后把单位改为mm。下面也有零点的选择,你可以点击选择,然后在DXP中按照自己的意愿选择零点
