staruml是一款完全免费的开源性UML建模工具,其主要功能就是用于创建UML类图。staruml中文版专业强大,结合模式和自动生成代码的功能,遵守UML的语法规则,能够读取Rational Rose生成的文件,同时依据类图的内容生成Java、C++、C#代码,具有极强的实用性。

staruml中文版

【基本介绍】

StarUML(简称SU),是一种创建UML类图,生成类图和其他类型的统一建模语言(UML)图表的工具。StarUML是一个开源项目之一发展快、灵活、可扩展性强(zj).

【软件特点】

可绘制9款UML图:用例图、类图、序列图、状态图、活动图、通信图、构件图、部署图以及复合结构图等。
完全免费:StarUML是一套开放源码的软件,不仅免费自由下载,连代码都免费开放。
多种格式影像文件:可导出JPG、JPEG、BMP、EMF和WMF等格式的影像文件。
语法检验:StarUML遵守UML的语法规则,不支持违反语法的动作。
正反向工程:StarUML可以依据类图的内容生成Java、C++、C#代码,也能够读取Java、C++、C#代码反向生成类图。反向工程有两个主要用途,其一是旧有的源码反转成图之后,可以构建UML模型的方式继续将新的设计添加上去;另一项用途是想要解析源码时,可以通过反转的类图来理解,不再需要查看一行又一行的代码,这将节省大量的时间和精力。
支持XMI:StarUML接受XMI 1.1、1.2和1.3版的导入导出。XMI是一种以XML为基础的交换格式,用以交换不同开发工具所生成的UML模型。
导入Rose文件:StarUML可以读取Rational Rose生成的文件,让原先Rose的用户可以转而使用免费的StarUML。早期,Rational Rose是市场占有率最高的UML开发工具,同时也是相当昂贵的工具。由于Rational Rose非常闻名,后来让IBM给收购了。
支持模式:支持23种GoF模式(Pattern),以及3种EJB模式。GoF模式出自于Erich Gamma等4人合着的Design Patterns:Elements of Reusable Object-Oriented Software一书,其内列出了23种软件模式,可解决软件设计上的特定问题。StarUML也支持3种常用的EJB模式,分别为EntityEJB、MessageDrivenEJB、SessionEJB。
StarUML也结合了模式和自动生成代码的功能,方便落实设计。

【软件功能】

适应用户的UML工具
StarUML通过提供可在用户软件开发方法,项目平台和语言中应用的自定义变量,为用户的环境提供最大的自定义。

真正的MDA支持
软件架构是一个关键的过程,可以达到10年或更长的未来。 OMG(对象管理组)的意图是使用MDA(模型驱动架构)技术来创建平台无关模型,并允许从平台无关模型自动获取平台相关模型或代码。 StarUML真正符合UML 1.4标准,UML 2.0标记,并提供UML Profile概念,允许创建平台无关模型。用户可以通过简单的模板文档轻松获取他们的最终产品。

卓越的可扩展性和灵活性
StarUML提供卓越的可扩展性和灵活性。它提供了用于扩展工具功能的Add-In框架。它被设计为允许通过COM自动化访问模型/元模型和工具的所有功能,并且它提供菜单和选项项目的扩展。此外,用户可以根据他们的方法创建自己的方法和框架。该工具还可以与任何外部工具集成。

单位
虽然项目通常保存在一个文件中,但有时一个项目需要保存在许多较小的文件中,以便许多开发人员可以一起处理项目。在这种情况下,项目可以作为多个单元进行管理。单元可以具有分层结构;它可以包含其下的许多子单元。单位保存为.UML文件,并由项目文件(.UML)或其他单位文件(.UNT)引用。

单位组成
只有包,子系统和模型元素可以构成一个单元。这些包类型元素下的所有元素都保存在相应的单元文件(.UNT)中。

单位分层结构
正如一个项目可以管理其下的许多单元,一个单元也可以管理许多子单元。由于父单元具有对其子单元的引用,所以所有单元具有层次结构。

模型片段
模型片段是保存为单独文件的项目的一部分。只有模型,子系统或包项目可以构成模型片段。模型片段文件以扩展名“.MFG”保存。模型片段文件可以随时轻松地包含在任何项目中。模型片段与单元本质上不同,因为一旦被包括在项目中,它们就完全与项目的其余部分合并

【安装教程】

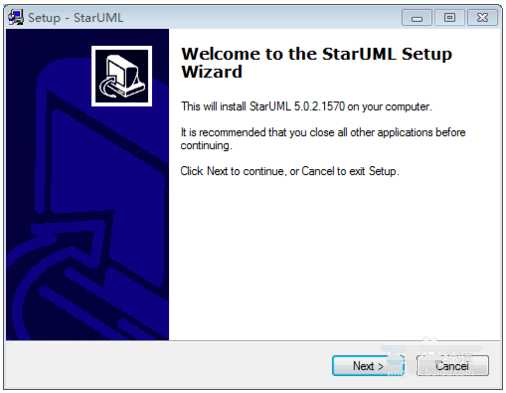

1、双击打开下载的.exe文件,点击Next

2、对许可证协议选择我接受后点击Next

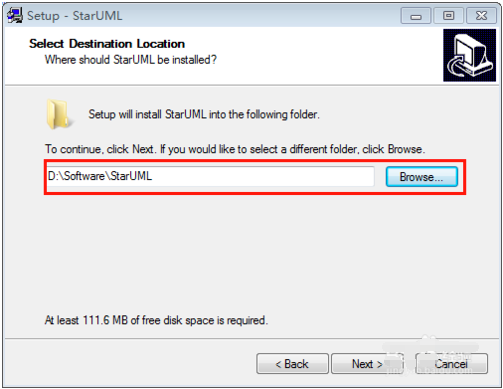

3、选择合适安装位置后点击安装

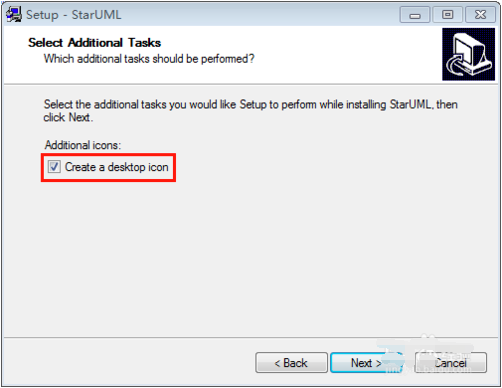

4、若需要创建桌面快捷方式,勾选下图红框所示内容。

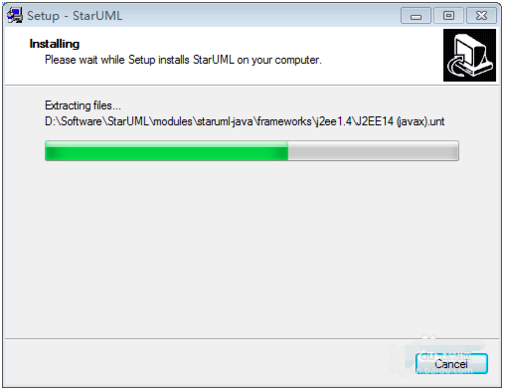

5、进度条结束后安装完成

【使用教程】

staruml怎么画流程图

1:首先确定功能的主功能场景如下所示。
(1)顾客向售票员提供剧目名称,和场次要求(时间)。
(2)售票员查询用户提供的剧目所在演出厅票务和位置信息。
(3)系统显示剧目信息和演出厅信息。
(4)顾客查看票价和演出厅所剩位置信息,并提供自己想要的位置。
(5)售票员选择位置,并确认。
(6)系统显示座位信息和交易金额。
(7)用户选择支付方式,并支付。
(8)系统更新演出厅信息,生成交易票据并将交易信息发送到外部的账务系统。
(9)系统打印票据。
(10)顾客携带票据离开。
2:找出系统中的参与者
顾客 系统 售票员 数据库
3:建立项目

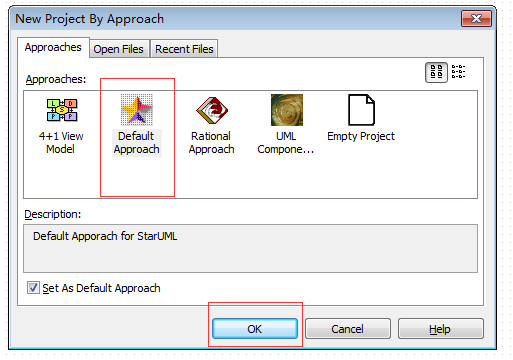

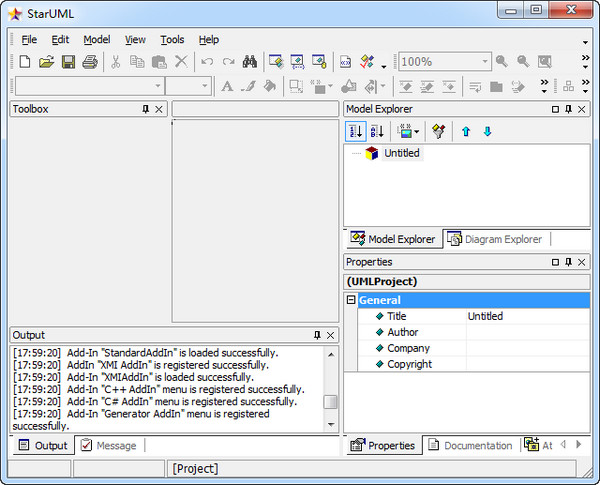

打开starUML,选择默认工程

然后新建立顺序图:

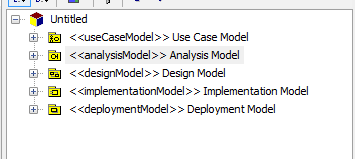

在项目的最右边栏:

Analysis Model -> ADD Diagram -> Sequence Diagram
之后项目的最左端如下:

select :选中某个元素
object:对象
Stimulus:对象与对象间消息
SelfStimulus:对象间自调用的消息
Combined Fragment:结合片段,比如循环片段等,分支片段
Interaction Operand: 交互操作
Frame : 框架,主题(图最外面的边界)

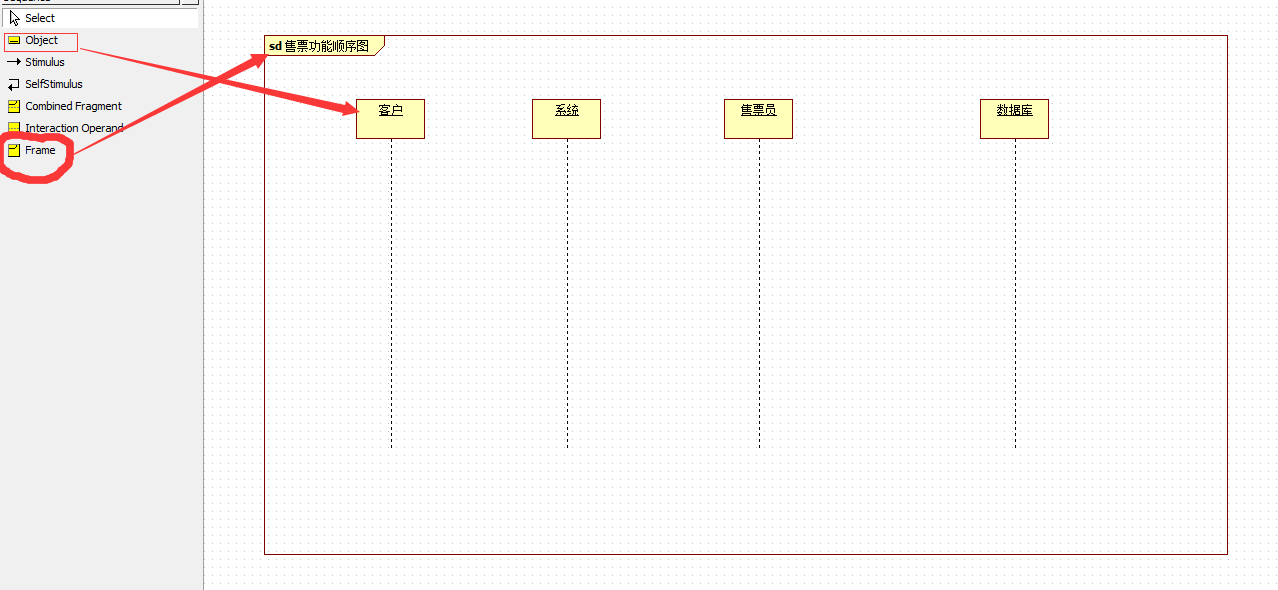

4:加入相应元素,如下图所示,最外面添加的是一个Frame。

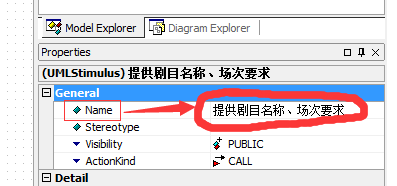

要是想更改Frame或者Object的名称,我们在最右边属性修改即可。

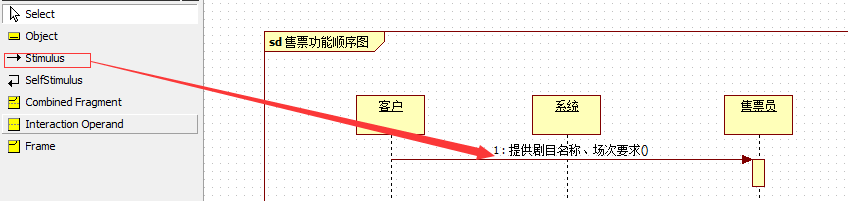

5:添加消息的过程如下所示:

鼠标左击 Stimulus,然后松开,之后将鼠标移至源Object生命线上,鼠标左击不松开,拉至目的Object上即可。

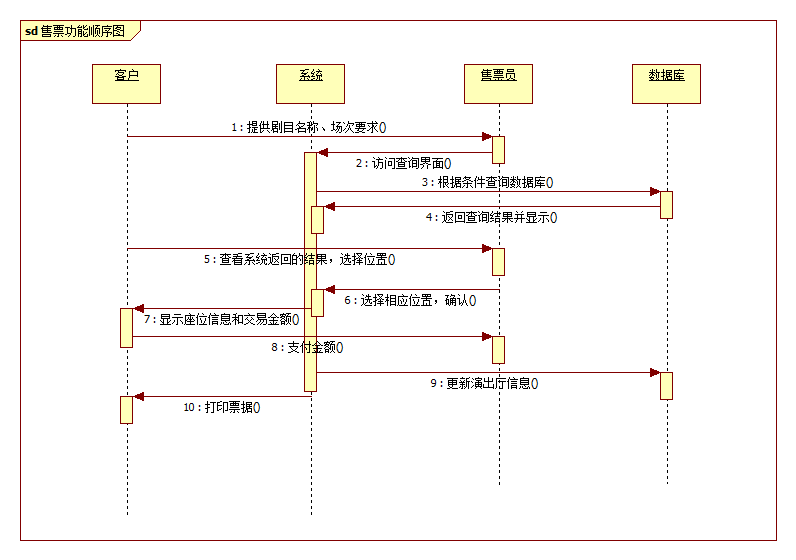

6:按照主功能场景画出的图一步步画出来的图就是这样啦

【使用技巧】

StarUML如何把UML图保存为图片
打开StarUML软件,如图

打开我们画的UML图,我这里以一个系统总用例图为例,如图

接着用鼠标右键该图,找到编辑(edit),如图

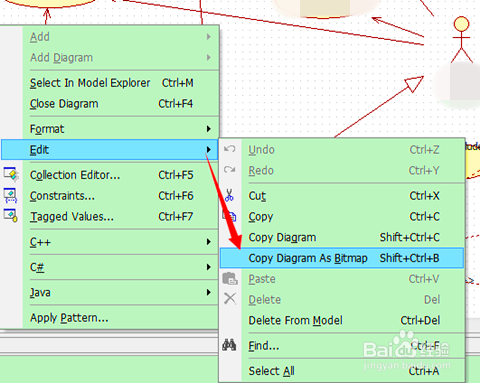

单击编辑,找到以图片方式复制,有两个选项,我们先看下面的那个(Shift+Ctrl+B),如图

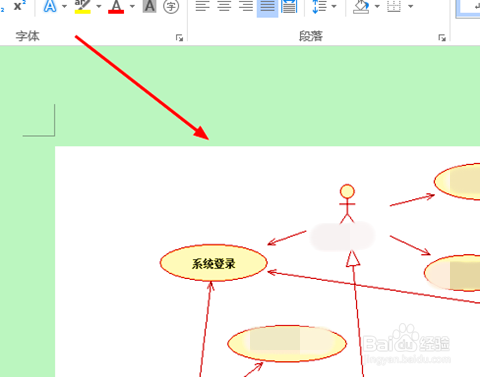

放到word中的图片效果,显示,如图

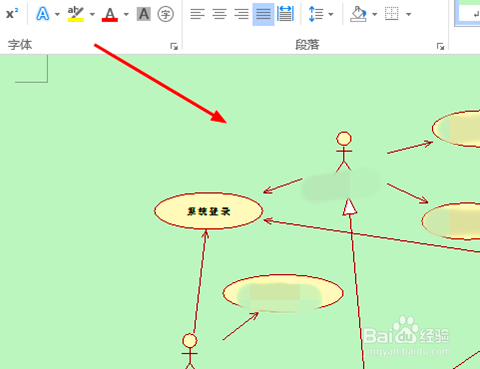

而如果以编辑里面的第一种保存图片方式,在word里面的显示,如图

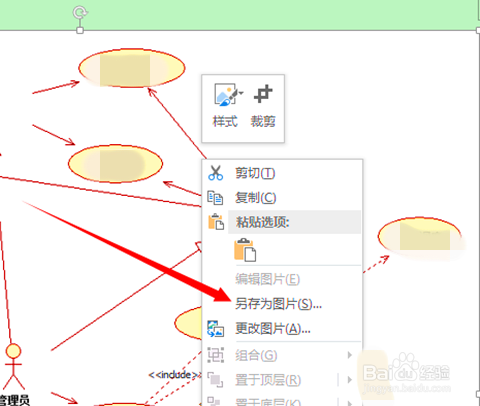

之后在word中另存为图片即可,基本就是这样操作,如图

【相关问题】

1、staruml出现connect elements exactly
解决办法:画连接线的时候从元素中间开始,也就是线的连接两端一定要在元素上

2、staruml如何画时序图

将控件拖到main视图:右键——Add Diagram——Sequence Diagram
点击左边的Obecjt自动有了下虚线,然后将右边的人拖进来,点击左侧的stimulus(激活物)连接到object就行

3、staruml怎么对齐

选择多个图后右键——format——Alignment——里面就有左对齐、上对齐了

4、staruml多个图形间隙如何相等

选择多个图后右键——format——Alignment——Space Equaly,水平或垂直
