cad填充图案
autocad填充图案大全中拥有835款图案,每款图案看着一样,其实并不大相同,用户下载cad填充图案后,只需在CAD选项菜单里浏览并且添加即可,所有各版本的AutoCAD均适合使用,可有效的为用户提供适合的填充图案,提高工作效率。
AutoCAD填充图案下载

【基本介绍】

cad填充图案大全Hatch是一个图库管理软件,cad填充图案是为使用图形/图像进行工作的人设计的,如:出版社编辑、机械设计工程师、建筑师、结构工程师、暖通/给排水/电气/消防工程师、平面设计师、网页设计师、软件用户界面设计师等。主要应用在进行各种图片管理,图像管理,图形管理,图库管理,CAD图纸管理,图档管理,图形图像管理。
在建筑设计及相关专业的计算机辅助绘图(CAD)中,常需要用某一图案填充指定区域,此种操作我们称之为“图案填充”或“阴影线填充”。AutoCAD提供了填充命令HATCH和BHATCH,同时提供了阴影线图案库文件ACAD.PAT和ACADISO.PAT,但AutoCAD中所提供的标准图案是有限的,通常也不能满足我们作图的要求,而且AutoCAD也没有提供直接生成阴影线图案的命令。

【使用教程】

cad填充图案放在哪里?

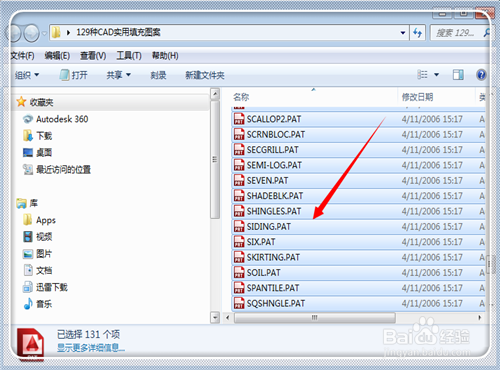

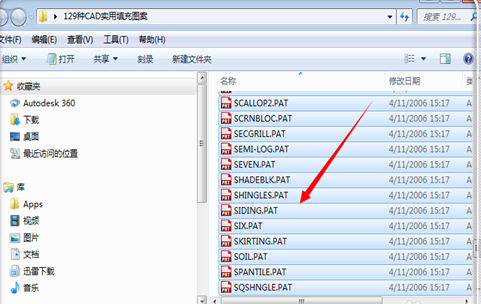

1、解压完毕,进入到文件夹中,使用“ctrl+A”全部选中,再使用“ctrl+C”,复制所有的填充图案。

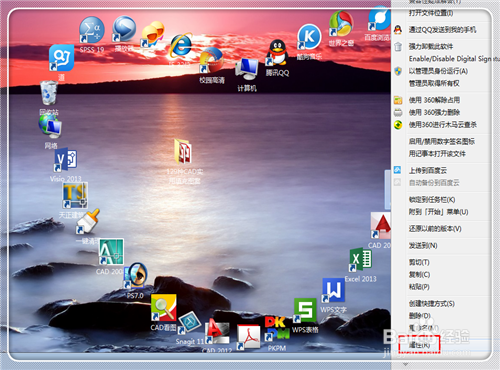

2、在桌面上,右键点击所需要安装填充图案的CAD版本,然后选择“属性”。

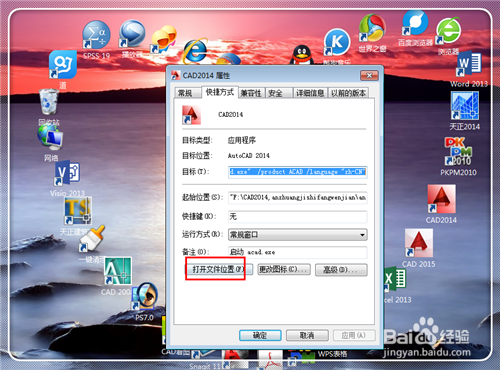

3、进入到CAD2014的属性界面,点击左下方的“打开文件夹位置”,找到安装文件夹。不建议慢慢去找,也许忘记了安装在哪个磁盘,这个方式是最有效最快捷的。

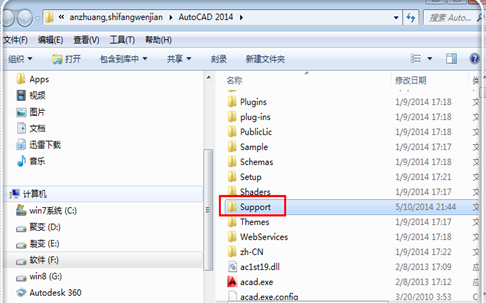

4、进入CAD2014安装文件夹(你的版本也是一样的),点击“support”文件夹进入。

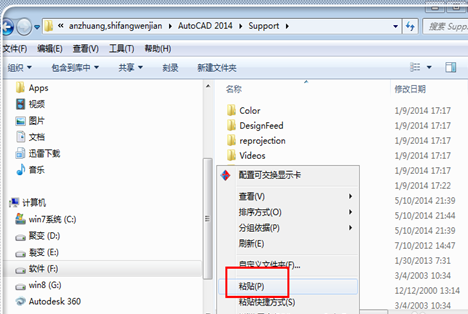

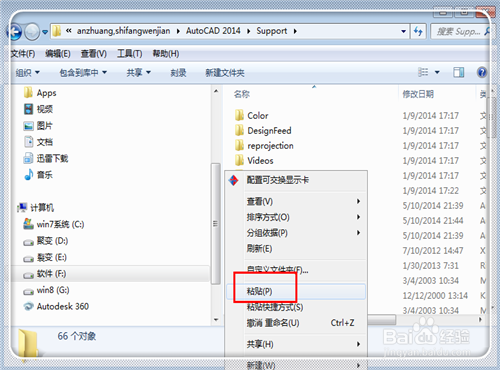

5、进入“support”文件夹中,使用“ctrl+V”或者是右键点击,选择“粘贴”,将文字粘贴到里面。


CAD填充图案验证:

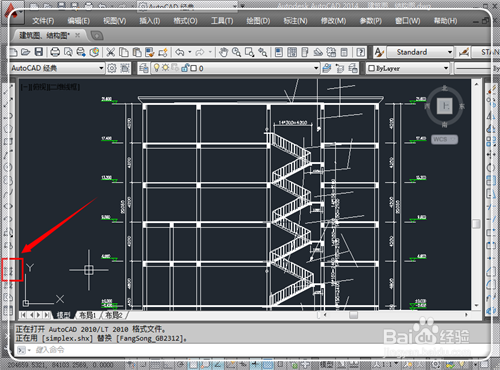

1、安装之后,怎样验证是否有效呢,或者是怎样用呢,其实和一般的填充时候是一样的,打开CAD,点击“图案填充”,进入到图案填充中。

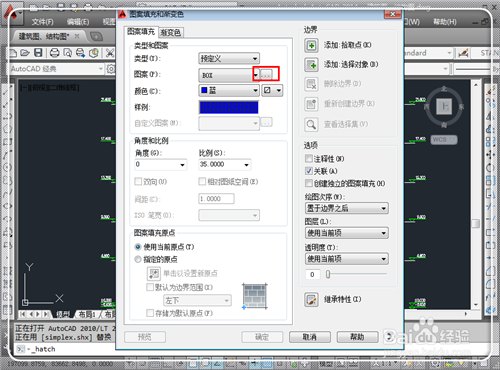

2、进入到图案填充之后,点击左上角的“图案”后面的“三点”状图标,进入到填充图案库中。

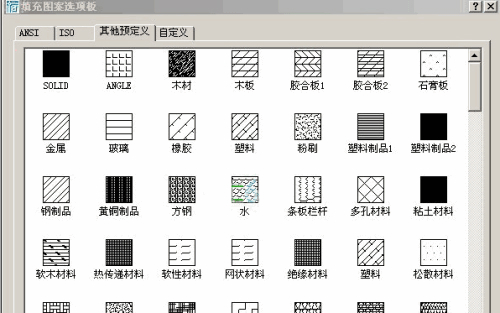

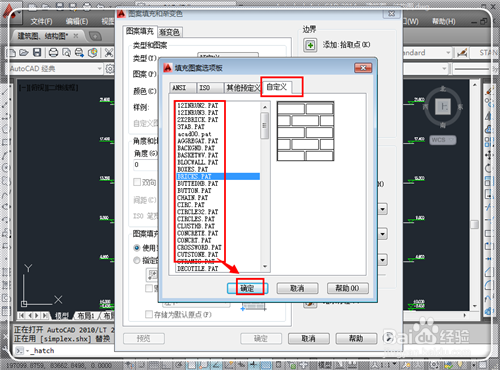

3、进入之后,点击菜单栏的“自定义”,这里都是刚才复制进来的填充图案,选择其中的图案,点击“确定”,然后选择填充的对象位置,就可以使用刚才安装的填充图案。

【安装教程】

cad填充图案怎么安装?

1.自该页直接下载cad填充图案大全即可,该软件不需要安装。但需要将cad填充图案复制进“support”文件夹中,具体步骤如下。
2.搜索并下载喜欢的CAD填充图案,下载完毕,然后将填充图案文件夹解压。
3.解压完毕,进入到文件夹中,使用“ctrl+A”全部选中,再使用“ctrl+C”,复制所有的填充图案。

4.在桌面上,右键点击所需要安装填充图案的CAD版本,然后选择“属性”。
5.进入到CAD2014的属性界面,点击左下方的“打开文件夹位置”,找到安装文件夹。不建议慢慢去找,也许忘记了安装在哪个磁盘,这个方式是最有效最快捷的。

6.进入CAD2014安装文件夹(你的版本也是一样的),点击“support”文件夹进入。

7.进入“support”文件夹中,使用“ctrl+V”或者是右键点击,选择“粘贴”,将文字粘贴到里面。

【使用技巧】

1.AutoCAD中文版控制图案填充边界的显示方法:用户可以隐藏或删除边界对象,以创建无边界的图案填充。
若要创建无边界对象的图案填充,请执行下列操作之一。
删除现有图案填充的边界对象沿与现有图案填充的边相交的对象修剪该图案填充。修剪后,删除对象。
使用-HATCH命令的Draw选项定义图案填充边界点。
2.若要隐藏图案填充的边界对象,可将边界对象分配到与图案填充对象不同的图层,然后关闭或冻结边界对象的图层。此方法可保持图案填充的关联性。

【常见问题】

1.cad填充图案放在哪里?
进入到CAD2014的属性界面,点击左下方的“打开文件夹位置”,找到安装文件夹。不建议慢慢去找,也许忘记了安装在哪个磁盘,这个方式是最有效最快捷的。
2.cad填充图案怎样不覆盖文字?

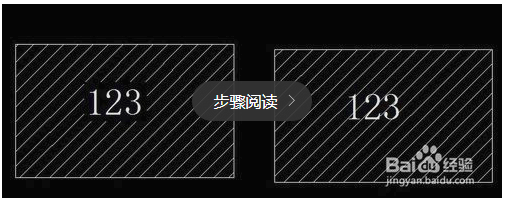

常常有人填充时发现,填充图案把后面的文字覆盖了。关于这个问题,着急找不到解决办法。现在这里介绍一下简单的解决办法!

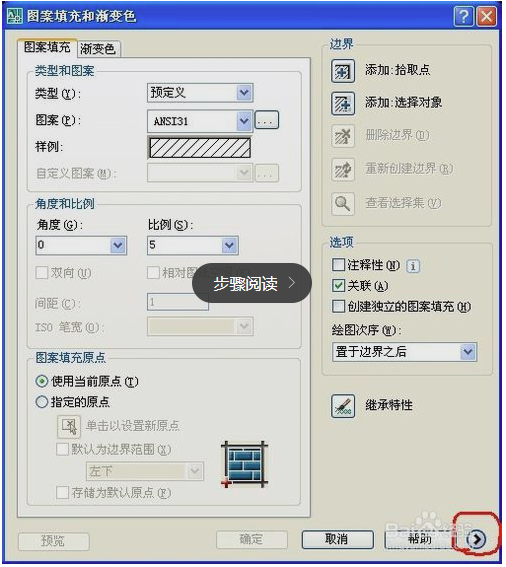

打开填充命令,快捷键是h,出现填充对话框,。一般大家就简单的选择好图案填充了。可是会出现简介里的问题。

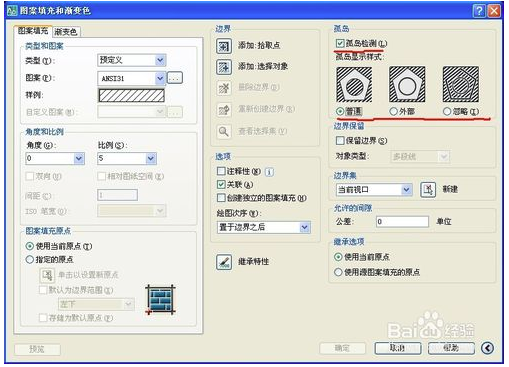

点击下面的红色标记箭头按钮。我们会看到孤岛检测。

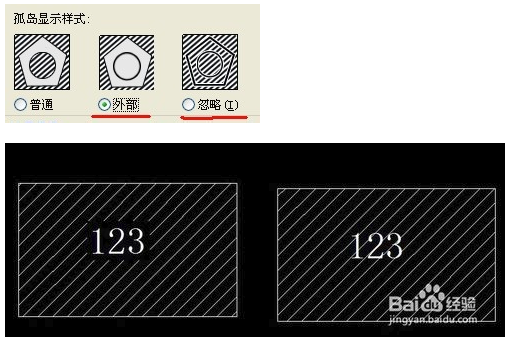

右边出现孤岛检测。在这里,我们如果选择普通,那就是默认方式填充。如果现在外部,那就是将文字和填充图案隔开。


3.如果选择忽略,那就是将文字和填充图案混在一起的图案。
