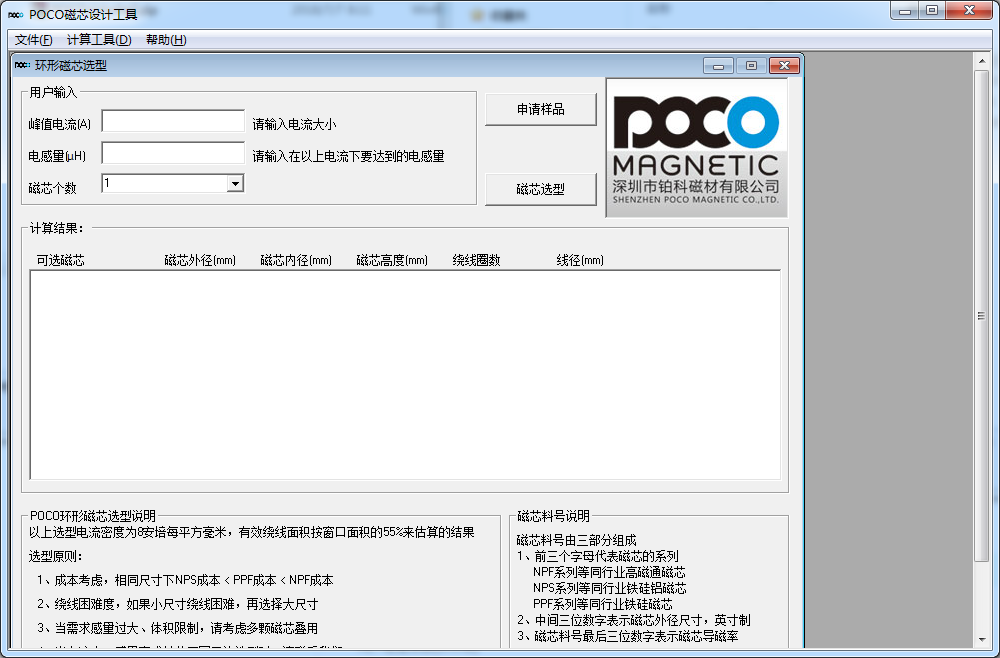

POCO磁芯设计工具 V1.0 绿色版

POCO磁芯设计工具是一款小巧便捷、专业强大的环形磁芯设计软件，用户们可以通过POCO磁芯设计助手进行电流和电感量选磁芯和根据绕线圈数和电流计算电感量两种计算方法，来精准的计算以及设计环形磁芯。

【使用说明】

磁芯绕线电感计算
电感(L)可以根据电感系数(AL)算出。
AL=电感系数(nH/N2)
N=绕线圈数
电感量也可以由相对磁导率和有效的磁芯面积。
A=有效磁芯截面积(cm2)
l=有效磁路长度(cm)
μ=相对磁导率(无量纲)
有效磁路长度
对于环形磁芯，磁粉芯面积(A)与磁粉芯横截面面积相同.根据安培定律，有效磁路长度等于安培匝(NI)除以平均磁化力。利用安培定律和平均磁化力能得出有效磁路长度的计算公式。
OD=磁芯外径(cm)
ID=磁芯内径(cm)
磁芯磁通密度
利用法拉第定律，最大磁通密度(Bmax)可以用下面公式算出：
Bmax=最大磁通密度
Ems=通电电压
磁场强度
利用安培法，磁场强度(H)是:
N=绕线圈数
I=峰值电流大小(A)
l=有效磁路长度(cm)
磁导率
根据磁场强度可以计算磁通密度，根据一下公式可以计算出相对磁导率
μ=相对导磁率
B=磁通密度(G)
H =磁场强度(O)
