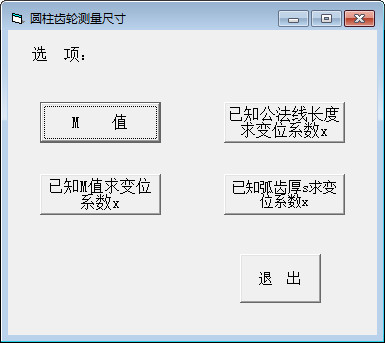

圆柱齿轮测量尺寸计算工具 v1.0 绿色版

圆柱齿轮测量尺寸计算工具是一款免费实用的齿轮测量工具。该软件界面简洁，功能强大，用户可以通过它计算标准齿轮的各种参数和精度误差，节省你的计算时间，方便你进行计算。

【计算参数】

齿轮计算公式：齿顶高ha=ha*m
齿根高hf=(ha*+c*)m
齿顶高系数：ha*=1
齿顶间隙系数：c*=0.25
以上是标准齿轮、正常齿高的两个系数，是标准值。
对于非标准齿轮（变位齿轮），以上两个参数会有变化，并且有时变化的程度还很大。
齿轮型号：按规格或尺寸大小分类，齿轮型号分为标准和非标准两种；
按国内外计量单位不同，齿轮型号分为公制和英制两种。
公制齿轮型号：
国内主要采用公制/模数（M/m），齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数+2）。
公制齿轮主要型号有：M0.4M0.5M0.6M0.7M0.75M0.8M0.9M1M1.25M1.5M1.75M2M2.25M2.5M2.75M3M3.5M4M4.5M5M5.5M6M7M8M9M10M12M14M15M16M18M20M22M24M25M26M28M30
英制齿轮型号：
DP齿轮是欧美等国采用的英制齿轮（径节齿轮），是指每一英寸分度圆直径上的齿数，该值越大齿越小。径节DP=z/D(z—齿数，D—分度圆直径，英寸)，以径节DP单位为(1/in)。它与公制的换算关系为m=25.4/DP，也就是说它和我们常用的模数是一样的。
英制齿轮主要型号有：DP1DP1.25DP1.5DP1.75DP2DP2.25DP2.5DP2.75DP3DP4DP4.5DP5DP6DP7DP8DP9DP10DP12DP14DP16
展开收起齿轮参数计算公式：节圆柱上的螺旋角：
基圆柱上的螺旋角：
齿厚中心车角：
销子直径：
中心距离增加系数：
一、标准正齿轮的计算（小齿轮①，大齿轮②）
1．齿轮齿标准
2．工齿齿形直齿
3．模数m
4．压力角
5．齿数
6．有效齿深
7．全齿深
8．齿顶隙
9．基础节圆直径
10．外径
11．齿底直径
12．基础圆直径
13．周节
14．法线节距
15．圆弧齿厚
16．弦齿厚
17．齿轮油标尺齿高
18．跨齿数
19．跨齿厚
20．销子直径
21．圆柱测量尺寸（偶数齿）
（奇数齿）
其中,
22．齿隙
f=m1.25以下0.025-0.075
m1.25-2.50.05-0.10

【软件功能】

1.可以计算圆柱齿轮M值;
2.可以计算圆柱齿已知公法线长与弧厚度;
